Обидва пускові кабелі мають під’єднуватися у правильній послідовності!
- Рис. 319 Моторний відсік: виводи для пускових кабелів і зарядного пристрою

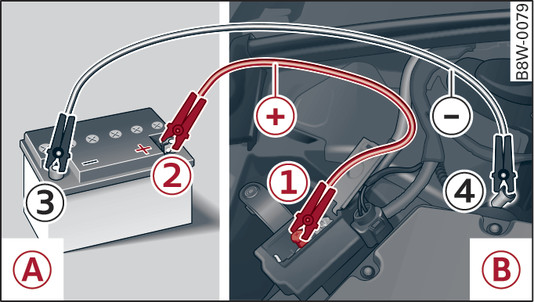

- Рис. 320 Запуск двигуна за допомогою акумулятора іншого автомобіля: -A- — зовнішній акумулятор, -B- — розряджений акумулятор
Виводи для під’єднання пускових кабелів знаходяться в моторному відсіку.
Дотримуйтеся вказівок щодо автомобільного акумулятора посилання►.
Під’єднання плюсового кабелю (червоний) до плюсових виводів акумуляторів
Зніміть червону кришку з плюсового вивода акумулятора Рис. 319►.
Закріпіть затискач пускового кабелю (червоний) на виводі -1- Рис. 320► (вивід під червоною кришкою = «плюс») автомобіля, який потрібно запустити -B-.
Закріпіть затискач плюсового кабелю (червоний) з іншого боку на плюсовому виводі -2- зовнішнього автомобільного акумулятора -A-.
Під’єднання мінусового кабелю (чорний) до мінусових виводів акумуляторів
Закріпіть затискач мінусового кабелю (чорний) на мінусовому виводі -3- зовнішнього автомобільного акумулятора -A-.
Закріпіть затискач мінусового кабелю (чорний) з іншого боку на болті -4- (болт із шестигранною голівкою = «мінус») автомобіля, який потрібно запустити -B-.
Запуск двигуна
Запустіть двигун іншого автомобіля -A- і залиште працювати на холостому ходу.
Тепер запустіть двигун автомобіля з розрядженим акумулятором -B-.
Якщо двигун не запускається: перервіть запуск через 10 с і повторіть його приблизно через 30 с.
Зніміть комплект пускових кабелів при працюючих двигунах у послідовності, зворотній до описаної вище.
Надіньте червону кришку на плюсовий вивід акумулятора.
УВАГА
- Не допускайте контакту між неізольованими частинами клемних затискачів. Окрім того, не можна допускати контакту між кабелем, під’єднаним до плюсового вивода автомобільного акумулятора, і струмопровідними елементами автомобіля — небезпека короткого замикання!
- Нарізні пробки елементів акумулятора мають бути міцно закручені.
- Поруч із автомобільним акумулятором не має бути джерел вогню (відкритого вогню, підпалених цигарок тощо) — небезпека вибуху!
- Якщо ви допомагаєте запустити двигун іншого автомобіля, розміщуйте пускові кабелі так, щоб вони не потрапляли в зону дії обертових елементів у моторному відсіку іншого автомобіля.
ОБЕРЕЖНО
Зверніть увагу на те, що описаний вище порядок підключення пускових кабелів розрахований на ситуацію, коли допомога надається вашому автомобілю. Якщо ви надаєте допомогу іншому автомобілю, то мінусовий кабель (–) слід під’єднувати не до мінусового виводу розрядженого автомобільного акумулятора, а до масивної, міцно прикрученої до блока двигуна металевої деталі або безпосередньо до блока двигуна. У разі відсутності зовнішньої вентиляції акумулятора іншого автомобіля виникає небезпека вибуху через утворення гримучого газу!
Примітка
- Автомобільний акумулятор забезпечено зовнішньою вентиляцією, завдяки чому акумуляторні гази видаляються з автомобіля.
- Звертайте увагу на те, щоб під’єднані клемні затискачі мали достатню площу контакту з металевою поверхнею.
