Audi Q7 año 2010 Dotación de fusibles (lado izquierdo del puesto de conducción)

Manual de instrucciones Audi Q7 versión año 2010

Audi Q7 Ayuda en caso de avería Fusibles y lámparas Fusibles eléctricos

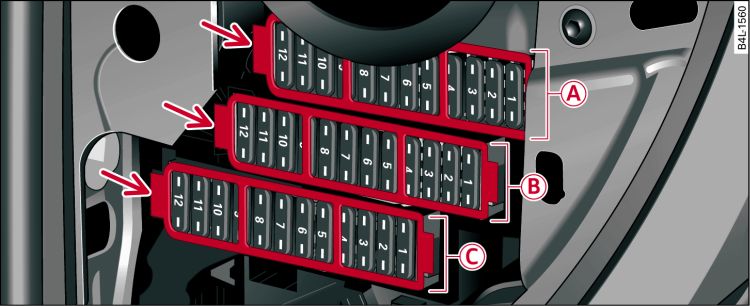

: Fig. 1 Puesto de conducción, izquierda: portafusibles con estribo de plástico

Dotación de fusibles en vehículos con volante a la izquierda

N°	Consumidor	Amperios
Portafusibles -A- (rojo)
1	Convertidor CC-CC	5
2	Retrovisor interior con ajuste automático para posición antideslumbrante	5
3	MMI	7,5
5	Calefacción independiente/Actuador de husillo	20/30
6	Apoyo lumbar del asiento del conductor	10
7	Elevalunas (lado izquierdo del vehículo)	35
8	Unidad de control de la puerta (lado izquierdo del vehículo)	15
9	Indicador de la presión de los neumáticos	5
10	Cerradura de encendido electrónica, ajuste eléctrico de la columna de dirección	30
11	Módulo de conmutadores en la columna de dirección	10
12	Módulo de control ILM (confort)	5
Portafusibles -B- (marrón)
3	Ventilación del asiento (lado izquierdo del vehículo)	15
4	Sistema limpiacristales	30
5	Sensor de lluvia	5
6	Bocina	25
7	Módulo de control ILM (conductor)	30
8	Módulo de control ILM (conductor) (iluminación lado izquierdo del vehículo)	25
9	Módulo de control ILM (conductor) (iluminación lado derecho del vehículo)	25
10	Cuadro de instrumentos	10
11	Sistema limpiafaros	30
12	Conector de diagnóstico	10
Portafusibles -C- (negro)
1	Electrónica de los faros (lado izquierdo del vehículo)	10
2	Regulación de la distancia (adaptive cruise control)	5
3	Side view camera/Válvula de cierre de la calefacción	5
4	Sistema de aviso de salida del carril	10
5	Rear Seat Entertainment	5
6	Borne 15 (habitáculo)	5
7	Sensor del nivel de aceite	5
8	Conector de diagnóstico	5
9	Retrovisor interior con ajuste automático para posición antideslumbrante	5
10	HomeLink	5
11	Unidad de control del gateway	5
12	Regulación del alcance de las luces	5

Dotación de fusibles en vehículos con volante a la derecha

N°	Consumidor	Amperios
Portafusibles -A- (rojo)
1	Convertidor CC-CC	5
2	Retrovisor interior con ajuste automático para posición antideslumbrante	5
3	MMI	7,5
5	Calefacción independiente/Actuador de husillo	20/30
6	Apoyo lumbar del asiento del acompañante	10
7	Elevalunas (lado izquierdo del vehículo)	35
8	Unidad de control de la puerta (lado izquierdo del vehículo)	15
9	Indicador de la presión de los neumáticos	5
11	Panel del climatizador en la parte trasera	10
12	Módulo de control ILM (confort)	5
Portafusibles -B- (marrón)
3	Ventilación del asiento (lado izquierdo del vehículo)	15
4	Sistema limpiacristales	30
5	Sensor de lluvia	5
6	Bocina	25
7	Tomas de corriente, detrás	25
8	Encendedor, delante	20
9	Tomas de corriente, delante	25
10	Panel de mandos del climatizador	10
11	Sistema limpiafaros	30
12	Conector de diagnóstico	10
Portafusibles -C- (negro)
1	Electrónica de los faros (lado izquierdo del vehículo)	10
2	Regulación de la distancia (adaptive cruise control)	5
3	Side view camera/Válvula de cierre de la calefacción	5
4	Sistema de aviso de salida del carril	10
5	Rear Seat Entertainment	5
6	Calefacción del asiento, detrás	5
7	Sensor del nivel de aceite	5
8	Conector de diagnóstico	5
9	Retrovisor interior con ajuste automático para posición antideslumbrante	5
10	HomeLink	5
11	Airbag	5
12	Climatizador	5
