A következőkre vonatkozik: Plug-in-Hybrid hajtású járművek
-

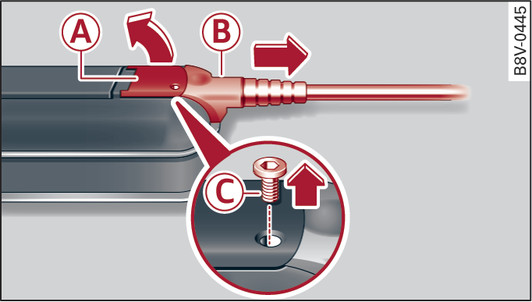

- 135. ábraKezelőegység: a vezeték oldása
-

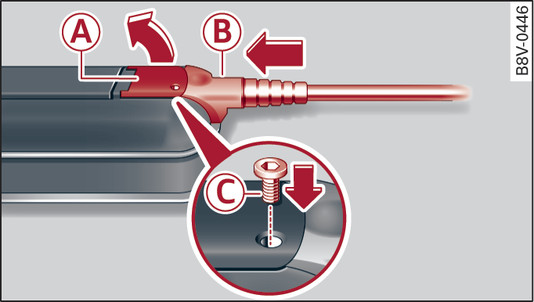

- 136. ábraKezelőegység: a vezeték rögzítése
Előfeltételek:
A nagyfeszültségű akkumulátor töltési folyamata befejezve.
A jármű töltődugója a jármű töltőcsatlakozójából kihúzva.
A hálózati dugó a csatlakozóaljzatból kihúzva.
A vezeték oldása
Oldja adott esetben a csavart -C- . ábra135►
a mellékelt csavarhúzóval.
Emelje fel a kart -A- teljesen.
Húzza ki a dugót -B- az első ellenállásig.
Zárja a kart -A- addig, amíg az felfekszik a dugón -B-.
Húzza ki a dugót -B- teljesen.
A vezeték rögzítése
Emelje meg kissé a kart -A- . ábra136►
.
Tolja be a dugót -B- az első ellenállásig a kezelőegységbe.
Emelje fel a kart -A- teljesen.
Tolja be a dugót -B- teljesen a kezelőegységbe.
Zárja a kart -A-.
Csavarja fel a csavart -C- erősen a mellékelt csavarhúzóval.
FIGYELEM
- A hálózati vezeték vagy a járművezeték cseréje előtt mindig húzza ki a hálózati vezetéket a csatlakozóaljzatból.
- A nagyfeszültségű akkumulátor töltésekor feltétlenül tartsa be a megadott sorrendet. A töltés közben ne húzza ki a járművezetéket a csatlakozóaljzatból. Fejezze be a töltést, mielőtt a járművezetéket kihúzza a csatlakozóaljzatból.
- A vezetéket kizárólag száraz környezetben cserélve ki.
- Az Audi e-tron töltőrendszert csak a hálózati vezetékből, a kezelőegységből és a járművezetékből álló egységként szabad használni. Azt javasoljuk, hogy csak az Audi által engedélyezett vezetéket használja.
