A következőkre vonatkozik: izzókkal szerelt járművek
-

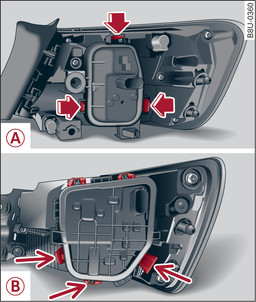

- 357. ábraHátsó lámpa: -A- 3-ajtós/Sportback, -B- Limousine/Cabriolet: kireteszelési pontok
-

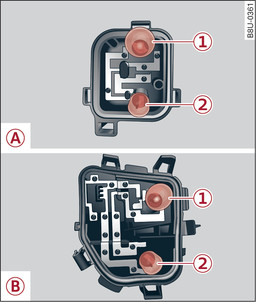

- 358. ábraIzzótartó: -A- 3-ajtós/Sportback, -B- Limousine/Cabriolet: az izzók elhelyezkedése
(A következőkre vonatkozik: 3-ajtós/Sportback: ) nyomja a rögzítőfüleket az -A- nyíl irányába . ábra357►
.
(A következőkre vonatkozik: Limousine / Cabriolet: ) oldja az izzótartó patentjait -B- . ábra357►
. Kezdje a három alsó patenttal -nyilak-.
Vegye le az izzótartót -A-, illetve -B- . ábra358►
.
Cserélje ki a hibás izzót, miközben kihúzza azt a dugós foglalatból.
Rögzítse az izzótartót.
Az összes alkatrészt fordított sorrendben szerelje vissza.
Ellenőrizze az új izzó működését.
Az izzók elhelyezkedése
|
Helyzet
. ábra358►
|
Az izzó funkciója
|
|
-1-
|
Féklámpa/hátsó világítás
|
|
-2- |
Irányjelző/div>
|
