I principali punti di controllo
-

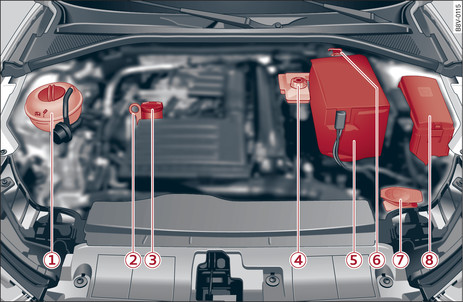

- Fig. 308Disposizione tipica dei serbatoi, dell astina di misurazione dell olio motore e del bocchettone di rifornimento dell olio motore
| -1- |
Serbatoio del liquido di raffreddamento (
) link►
|
| -2- |
Astina per la misurazione del livello olio motore link►
|
| -3- |
Bocchettone di rifornimento dell olio motore (
) link►
|
| -4- |
Serbatoio del liquido freni (
) link►
|
| -5- |
Batteria della vettura (+) sotto una copertura link►
, link►
. |
| -6- |
Punto di massa della carrozzeria (–) link►
, link►
|
| -7- |
Serbatoio dell impianto lavacristalli (
) link►
|
| -8- |
Scatola dei fusibili link►
|
L astina di controllo del livello dell olio motore -2- e il bocchettone di rifornimento -3-
fig. 308►
potrebbero trovarsi, a seconda del tipo di motore, in posizioni diverse.
Avvertenza
Trazione ibrida plug-in
*:
osservare le avvertenze relative al serbatoio del liquido di raffreddamento
link►
e alla batteria della vettura (+)
link►
.
