◀Motorruimte
De belangrijkste controlepunten.
-

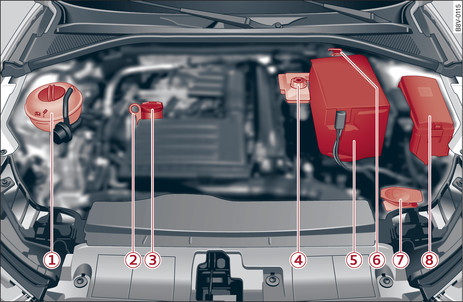

- Afbeelding 308Modelspecifieke plaatsing van de reservoirs, motoroliepeilstok en motorolievulopening
| -1- |
Koelvloeistofexpansiereservoir (
) link►
|
| -2- |
Motoroliepeilstok link►
|
| -3- |
Motorolievulopening (
) link►
|
| -4- |
Remvloeistofreservoir (
) link►
|
| -5- |
Accu (+) onder een afdekking link►
, link►
|
| -6- |
Massapunt van de carrosserie (-) link►
, link►
|
| -7- |
Ruitensproeiervloeistofreservoir (
) link►
|
| -8- |
Behuizing voor zekeringen link►
|
De oliepeilstok -2- en de motorolievulopening -3-
Afbeelding308►
kunnen afhankelijk van de motoruitvoering op verschillende plaatsen zitten.
Let op
Plug-inhybrideaandrijving
*:
let op de aanwijzingen voor het koelvloeistofexpansiereservoir vanaf
link►
en accu (+) vanaf
link►
.
