Основные контрольные точки.
-

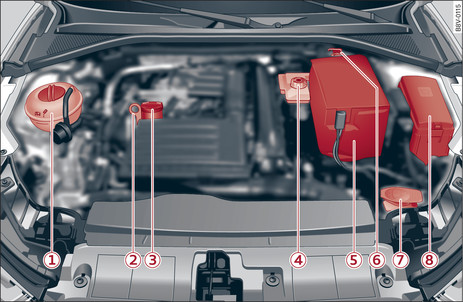

- Илл. 308 Типичное расположение заправочных бачков, масломерного щупа и маслоналивного отверстия
| -1- |
Расширительный бачок системы охлаждения (
) ссылка►
|
| -2- |
Масломерный щуп ссылка►
|
| -3- |
Маслоналивное отверстие (
) ссылка►
|
| -4- |
Бачок тормозной жидкости (
) ссылка►
|
| -5- |
Аккумулятор автомобиля (+) под крышкой ссылка►
, ссылка►
|
| -6- |
Точка массы кузова (–) ссылка►
, ссылка►
|
| -7- |
Заправочный бачок стеклоомывателя (
) ссылка►
|
| -8- |
Корпус предохранителей ссылка►
|
Расположение масломерного щупа -2- и маслоналивного отверстия -3-
илл. 308►
может отличаться в зависимости от исполнения двигателя.
Примечание
Подключаемый гибридный привод
*:
принимать во внимание указания, касающиеся расширительного бачка охлаждающей жидкости
ссылка►
и аккумуляторной батареи автомобиля (+)
ссылка►
.
