Platí pro: vozidla se zpětnou kamerou
- Obr. 176 Oblast snímání -1- a zpětnou kamerou nesnímaná oblast -2- (příklad)

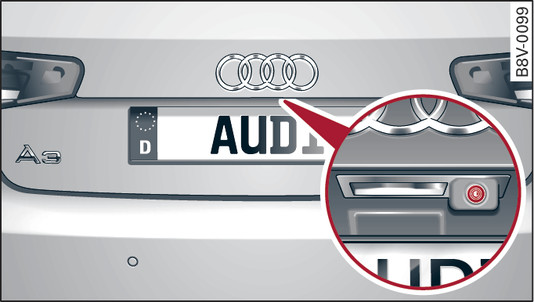

- Obr. 177 Zadní výklopné dveře: umístění zpětné kamery (příklad)
Zpětná kamera je nad zadním nosičem registrační značky. Mějte na paměti, že čočka pomoci při parkování obr. 177► nesmí být zakrytá nálepkami, usazeninami apod., protože by se mohla omezit funkce pomoci při parkování. Pokyny k čistění Odkaz►.
Oblast snímání zpětné kamery odpovídá -1- obr. 176►. Na displeji Infotainmentu se zobrazuje výhradně tato oblast. Předměty, které jsou v oblasti nesnímané kamerou -2-, se nezobrazují.
- Respektujte varovné pokyny ►.
- Pokud se změní pozice a úhel zabudování zpětné kamery, např. po nehodě, systém z bezpečnostních důvodů dále nepoužívejte. Nechte ho zkontrolovat v některém z odborných servisů.
- Zpětnou kameru používejte jako podporu pouze tehdy, když poskytuje dobrý a jasný obraz. Obraz může být například ovlivněn protisvětlem, znečištěním čočky nebo nějakou závadou.
- Zpětnou kameru používejte pouze při zcela zavřených zadních výklopných dveřích. Při otevřených zadních výklopných dveřích orientační čary a modré plochy zmizí. Dbejte, aby předměty namontované na zádi vozidla nezakrývaly výhled zpětné kamery.
- Čočka kamery zvětšuje a zkresluje zorné pole. Objekty na obrazovce jsou změněné a nepřesně zobrazované.
- V určitých situacích se osoby nebo objekty jeví na displeji bližší nebo vzdálenější:
- U objektů, které se nedotýkají země, např. nárazník zaparkovaného vozidla, závěsné zařízení nebo záď nákladního automobilu. V takovém případě nepoužívejte pomocné čáry.
- Když najíždíte z vodorovné plochy do stoupání nebo klesání.
- Když přijíždíte k předmětům před Vámi.
- Když je vozidlo naloženo k zádi.
- Respektujte varovné pokyny ►.
- Oranžové orientační čáry na displeji Infotainmentu představují jízdní dráhu zádě vozidla v závislosti na natočení volantu. Přední část vozidla silně vybočuje proti zádi. Dodržujte dostatečný odstup od překážky, aby nedošlo ke kolizi zrcátka nebo zádi vozidla s překážkou.
