Nejdůležitější kontrolní body

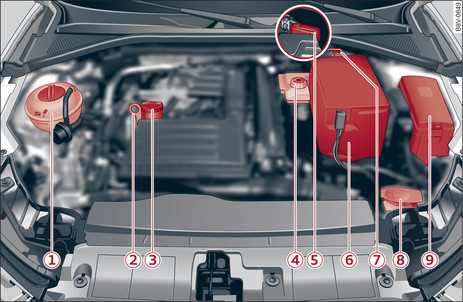

- Obr. 306 Běžné uspořádání nádržek kapalin, měrky a plnicího otvoru motorového oleje
| -1- | Vyrovnávací nádržka chladicí kapaliny ( ) Odkaz► |
| -2- | Měrka motorového oleje Odkaz► |
| -3- | Plnicí otvor motorového oleje ( ) Odkaz► |
| -4- | Nádržka brzdové kapaliny ( ) Odkaz► |
| -5- | (Platí pro: vozidla s bodem pro startování motoru s cizí pomocí (+): ) Bod pro startování motoru pod krytkou Odkaz►, Odkaz► |
| -6- | (Platí pro: vozidla s akumulátorem v motorovém prostoru: ) Akumulátor vozidla (+) pod krytem Odkaz►, Odkaz► |
| -7- | Ukostřovací bod karoserie (–) Odkaz►, Odkaz► |
| -8- | Nádržka ostřikovačů ( ) Odkaz► |
| -9- | Pouzdro na pojistky Odkaz► |
Umístění měrky oleje -2- a plnicího otvoru motorového oleje -3-
obr. 306► se může podle provedení motoru lišit.
Poznámka
(Platí pro: vozidla s hybridním pohonem plug-in: ) Respektujte pokyny pro vyrovnávací nádržku chladicí kapaliny
Odkaz► a akumulátor vozidla (+) v
Odkaz►.
