◀Motorraum
Die wichtigsten Kontrollpunkte.

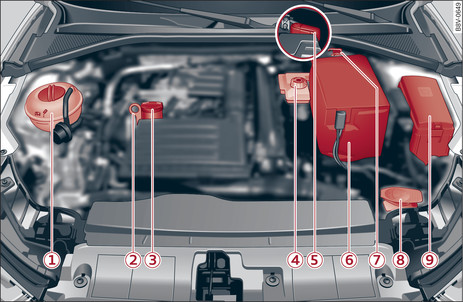

- Abb. 306 Typische Anordnung der Behälter, Motoröl-Messstab und Motoröl-Einfüllöffnung
| -1- | Kühlmittelausgleichsbehälter ( ) Link► |
| -2- | Motoröl-Messstab Link► |
| -3- | Motoröl-Einfüllöffnung ( ) Link► |
| -4- | Bremsflüssigkeitsbehälter ( ) Link► |
| -5- | (Gilt für: Fahrzeuge mit Fremdstart-Punkt (+): ) Fremdstart-Punkt (+) unter einer Abdeckung Link►, Link► |
| -6- | (Gilt für: Fahrzeuge mit Fahrzeugbatterie im Motorraum: ) Fahrzeugbatterie (+) unter der Batterieabdeckung Link►, Link► |
| -7- | Massepunkt der Karosserie (–) Link►, Link► |
| -8- | Scheibenwaschbehälter ( ) Link► |
| -9- | Gehäuse für Sicherungen Link► |
Der Ölmessstab -2- und die Motoröl-Einfüllöffnung -3-
Abb. 306► können sich je nach Motorausführung an unterschiedlichen Positionen befinden.
Hinweis
(Gilt für: Fahrzeuge mit Plug-in-Hybrid-Antrieb: ) Beachten Sie die Hinweise für den Kühlmittelausgleichsbehälter auf
Link► und Fahrzeugbatterie (+) auf
Link►.
