Points de contrôle les plus importants.

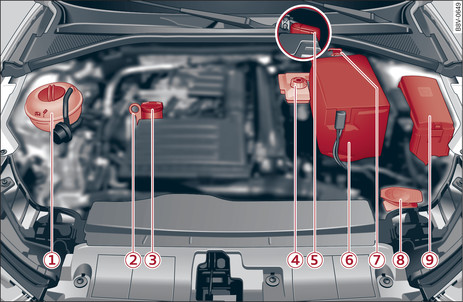

- Fig. 306 Agencement des réservoirs, de la jauge d huile-moteur et de l ajutage de remplissage d huile-moteur
| -1- | Vase d expansion de liquide de refroidissement ( ) lien► |
| -2- | Jauge d huile-moteur lien► |
| -3- | Orifice de remplissage d huile-moteur ( ) lien► |
| -4- | Réservoir de liquide de frein ( ) lien► |
| -5- | (Valable pour les véhicules avec point de démarrage de fortune (+): ) point de démarrage de fortune (+) masqué par un cache lien►, lien► |
| -6- | (Valable pour les véhicules avec la batterie dans le compartiment-moteur : ) batterie du véhicule (+) sous le cache de batterie lien►, lien► |
| -7- | Point de masse de la carrosserie (–) lien►, lien► |
| -8- | Réservoir de lave-glace ( ) lien► |
| -9- | Boîtier des fusibles lien► |
Les positions de la jauge d huile -2- et de l ajutage de remplissage d huile-moteur -3-
fig. 306► peuvent varier suivant la version du moteur.
Nota
(Valable pour les véhicules avec propulsion hybride rechargeable : ) respectez les consignes relatives au vase d expansion du liquide de refroidissement
lien► et à la batterie du véhicule (+)
lien►.
