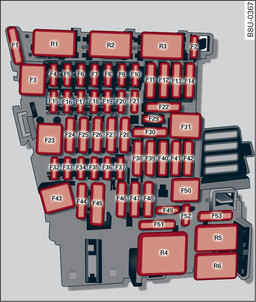

- 344. ábraBelső tér: a biztosítékok elhelyezkedése
Ssz. | Fogyasztó |
F1 | Motorkomponensek AdBlue |
F2 | Ülésállítás |
F3 | A tető hidraulikaszivattyúja |
F4 | Infotainment-rendszer kezelőegység, Infotainment-rendszer komponensek |
F5 | Gateway |
F6 | Előválasztó kar (automata sebességváltó) |
F7 | Klíma/fűtés kezelőegység, állóhelyzeti fűtés, relétekercs, hátsó ablak fűtés, gumiabroncs-levegőnyomás ellenőrzés |
F8 | Elektromechanikus parkolófék kapcsoló, világításkapcsoló, eső-/fényérzékelő, riasztóberendezés, diagnosztikai csatlakozó, tetőegység, segélyhívó rendszer, világítási távolság szabályozás |
F9 | Kormányoszlop kapcsolómodul |
F10 | Infotainment-rendszer kijelző |
F11 | Fedélzeti hálózat bal oldal vezérlőegység |
F12 | Infotainment-rendszer komponensek |
F13 | Övfeszítő a vezetőoldalon |
F14 | Fűtő-/klímaberendezés szellőzőventilátor |
F15 | Elektromos kormányoszlop-reteszelés |
F16 | Infotainment-rendszer komponensek |
F17 | Műszerfalbetét |
F18 | Tolatókamera |
F19 | Kényelmi hozzáférés vezérlőegység |
F20 | Motorkomponensek |
F21 | Kormányoszlop kapcsolómodul, kormánykerék fűtés |
F23 | Panorámatető üvegtető/tető vezérlőegység, tetőzár |
F24 | Fedélzeti hálózat jobb oldal vezérlőegység |
F25 | Ablakemelő, vezetőoldali elöl/hátul |
F26 | Ülésfűtés |
F27 | Belső világítás |
F28 | Tető vezérlőegység |
F29 | Belső világítás |
F30 | Diagnosztikai csatlakozó |
F32 | Első kamera, parkolássegítő rendszer, automatikus távolságszabályozás érzékelő, sávváltásasszisztens |
F33 | Légzsák |
F34 | Elindulási asszisztens kapcsoló, belső hangzás, tolatólámpa kapcsoló, hőmérséklet-érzékelő, fejtérfűtésrelé és csatlakozóalj-relé tekercs, tetőműködtetés kapcsoló |
F35 | Levegőminőség-érzékelő, automatikus fénytompítású tükör, diagnosztikai csatlakozó, középkonzol áramellátás |
F36 | Jobb oldali fényszóró (LED, Matrix LED) |
F37 | Bal oldali fényszóró (LED, Matrix LED) |
F38 | Nagyfeszültségű akkumulátor |
F39 | Ablakemelő, utasoldali elöl/hátul |
F40 | Szivargyújtó, csatlakozóaljzatok |
F41 | Övfeszítő utasoldal |
F42 | Központi zár |
F43 | Hangerősítő |
F44 | Összkerékhajtás |
F47 | Hátsó ablaktörlő |
F48 | Hang beavatkozó elem kívül |
F49 | Tengelykapcsoló érzékelő (1+2 relé), nagyfeszültségű akkumulátor, teljesítmény-elektronika |
F52 | Csillapításszabályozás vezérlőegység |
F53 | Hátsó ablak fűtés |
Az elektromosan állítható ülések* automata biztosítékokkal vannak biztosítva, amelyek a túlterhelés megszűnése után néhány másodperccel automatikusan ismét bekapcsolnak.
