◀Vano motore
I principali punti di controllo

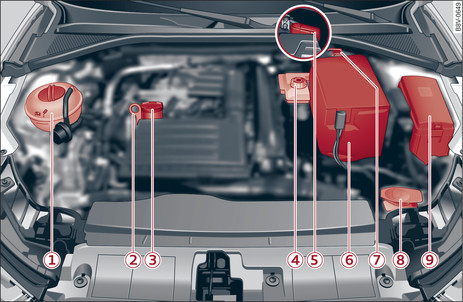

- Fig. 306Disposizione tipica dei serbatoi, dell astina di misurazione dell olio motore e del bocchettone di rifornimento dell olio motore
| -1- | Serbatoio del liquido di raffreddamento ( ) link► |
| -2- | Astina per la misurazione del livello olio motore link► |
| -3- | Bocchettone di rifornimento dell olio motore ( ) link► |
| -4- | Serbatoio del liquido freni ( ) link► |
| -5- | (Vale per: vetture con punto di collegamento per l avviamento di emergenza (+): ) punto di collegamento per l avviamento di emergenza (+) sotto una copertura link►, link► |
| -6- | (Vale per: vetture con batteria nel vano motore: ) batteria della vettura (+) sotto l apposita copertura link►, link► |
| -7- | Punto di massa della carrozzeria (–) link►, link► |
| -8- | Serbatoio dell impianto lavacristalli ( ) link► |
| -9- | Scatola dei fusibili link► |
L astina di controllo del livello dell olio motore -2- e il bocchettone di rifornimento -3-
fig. 306► potrebbero trovarsi, a seconda del tipo di motore, in posizioni diverse.
Avvertenza
(Vale per: vetture con trazione ibrida plug-in: ) osservare le avvertenze relative al serbatoio del liquido di raffreddamento
link► e alla batteria della vettura (+)
link►.
