◀Motorruimte
De belangrijkste controlepunten.

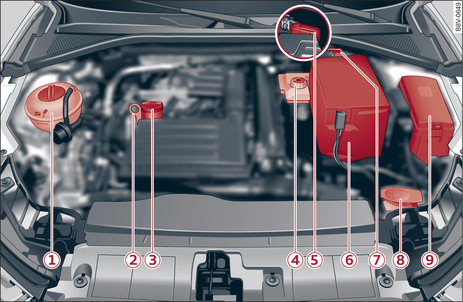

- Afbeelding 306Modelspecifieke plaatsing van de reservoirs, motoroliepeilstok en motorolievulopening
| -1- | Koelvloeistofexpansiereservoir ( ) link► |
| -2- | Motoroliepeilstok link► |
| -3- | Motorolievulopening ( ) link► |
| -4- | Remvloeistofreservoir ( ) link► |
| -5- | (Geldt voor wagens met aansluitpunt voor starthulp (+): ) aansluitpunt voor starthulp (+) onder een afdekking link►, link► |
| -6- | (Geldt voor wagens met accu in de motorruimte: ) accu (+) onder de accuafdekking link►, link► |
| -7- | Massapunt van de carrosserie (-) link►, link► |
| -8- | Ruitensproeiervloeistofreservoir ( ) link► |
| -9- | Behuizing voor zekeringen link► |
De oliepeilstok -2- en de motorolievulopening -3-
Afbeelding306► kunnen afhankelijk van de motoruitvoering op verschillende plaatsen zitten.
Let op
(Geldt voor wagens met plug-inhybrideaandrijving: ) let op de aanwijzingen voor het koelvloeistofexpansiereservoir vanaf
link► en accu (+) vanaf
link►.
