Os principais pontos de controlo.

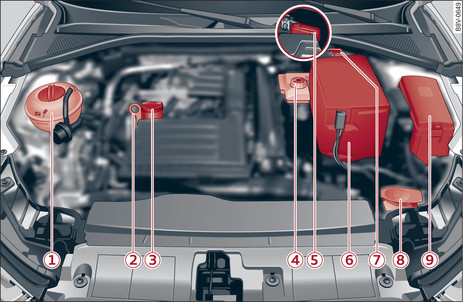

- Fig. 306Disposição típica dos depósitos, da vareta de medição do óleo e do bocal de enchimento do óleo do motor
| -1- | Reservatório de expansão do líquido de arrefecimento ( ) ligação► |
| -2- | Vareta de medição do óleo do motor ligação► |
| -3- | Bocal de enchimento do óleo do motor ( ) ligação► |
| -4- | Reservatório do líquido dos travões ( ) ligação► |
| -5- | (Válido para: veículos com ponto para o auxílio exterior ao arranque (+): ) ponto para o auxílio exterior ao arranque (+) por baixo de uma cobertura ligação►, ligação► |
| -6- | (Válido para: veículos com bateria do veículo no compartimento do motor: ) Bateria do veículo (+) por baixo da cobertura da bateria ligação►, ligação► |
| -7- | Ponto de massa da carroçaria (–) ligação►, ligação► |
| -8- | Reservatório do lava-vidros ( ) ligação► |
| -9- | Caixa dos fusíveis ligação► |
A vareta do óleo -2- e o bocal de enchimento do óleo do motor -3-
Fig. 306► podem ter localizações diferentes, consoante a versão do motor.
Aviso
(Válido para: veículos com propulsão híbrida plug-in: ) Respeite as indicações sobre o reservatório de expansão do líquido de refrigeração quanto a
ligação► e a bateria do veículo (+) quanto a
ligação►.
