En önemli kontrol noktaları.

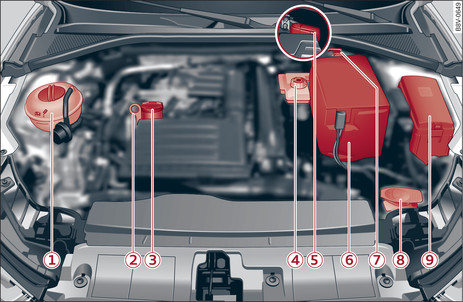

- Şek. 306Haznelerin, motor yağı ölçüm çubuğunun ve motor yağı doldurma ağzının tipik düzeni
| -1- | Soğutma suyu genleşme kabı ( ) Link► |
| -2- | Motor yağı-ölçüm çubuğu Link► |
| -3- | Motor yağı doldurma ağzı ( ) Link► |
| -4- | Fren hidroliği haznesi ( ) Link► |
| -5- | (Takviye noktası (+) bulunan araçlar için geçerlidir: ) Bir kapak altındaki takviye noktası (+) Link►, Link► |
| -6- | (Araç aküsü motor bölmesinde bulunan araçlar için geçerlidir: ) Araç aküsü (+) akü kapağının altında Link►, Link► |
| -7- | Kaportanın şasi noktası (–) Link►, Link► |
| -8- | Cam yıkama suyu haznesi ( ) Link► |
| -9- | Sigorta muhafazası Link► |
Yağ ölçüm çubuğu -2- ve motor yağı dolum deliği -4-
Şek.306► motor sürümüne göre farklı konumlarda bulunabilir.
Not
(Plug-in-Hybrid tahrikli araçlar için geçerlidir: ) Soğutma sıvısı genleşme haznesi hakkında
Link► altındaki notları ve araç aküsü (+) hakkında
Link► altındaki notları dikkate alın.
