Для автомобілів з гібридним приводом з підзаряджанням від електромережі та зарядним відсіком

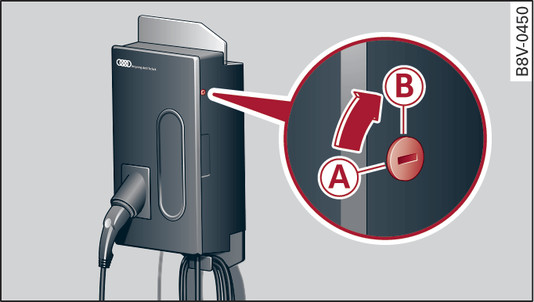

- Рис. 130 Відкривання/закривання зарядного відсіку

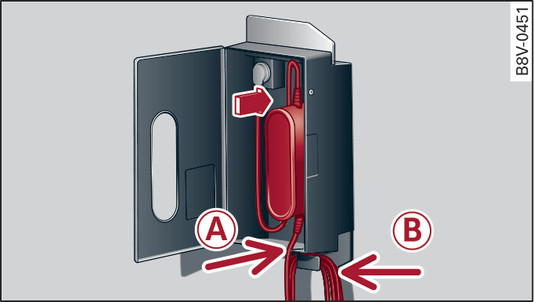

- Рис. 131 Зарядний відсік: закріплення зарядної системи
Зарядну систему можна зберігати в зарядному відсіку.
Відкривання/закривання зарядного відсіку
За необхідності розблокуйте/заблокуйте зарядний відсік ключем, що входить у комплект, у відчиненому -B- або зачиненому положенні -A- Рис. 130►.
Відкрийте або закрийте дверцята зарядного відсіку.
Закріплення зарядної системи в зарядному відсіку
Відкрийте дверцята зарядного відсіку.
Установіть блок керування спочатку на нижніх, а потім на верхніх фіксуючих виступах зарядного відсіку.
Втисніть блок керування назад до фіксації.
Проведіть автомобільний кабель крізь отвір -A- Рис. 131►.
Обгорніть зайву ділянку кабелю навколо адаптера -B-.
Вставте мережевий кабель у розетку зарядного відсіку.
Закрийте дверцята.
Виймання зарядної системи із зарядного відсіку
Відкрийте дверцята зарядного відсіку.
Витягніть штекер мережевого кабелю з розетки зарядного відсіку.
Розмотайте кабель з адаптера -B-.
Щоб вивільнити блок керування з фіксатора, натисніть на відмикальний важіль над блоком керування в напрямку -стрілки- Рис. 131►.
Примітка
- Дверцята зарядного відсіку повинні завжди бути закритими.
- Не кладіть на дверцята й зарядний відсік жодних предметів.
