Автомобілі з гібридним приводом із підзаряджанням від електромережі

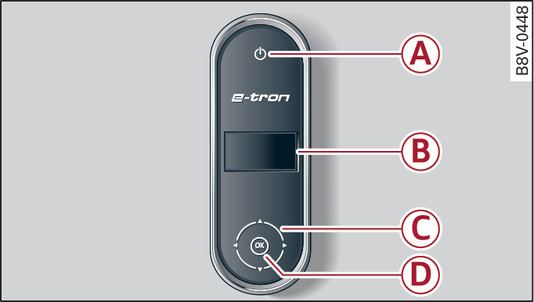

- Рис. 134 Зарядна система: блок керування

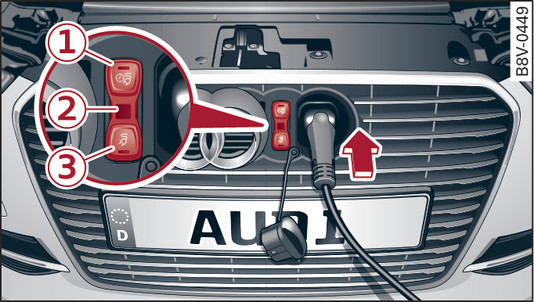

- Рис. 135 Решітка радіатора: роз’єм зарядки автомобіля та кнопковий модуль
Зарядний пристрій знаходиться за кільцями Audi спереду автомобіля.
-A- Кнопка
/світлодіод
/світлодіод
-B- Поле індикації
-C- Кнопки зі стрілками
-D- Кнопка OK
-1- Кнопка зарядного таймера
-2- Світлодіод індикації стану
-3- Кнопка термінового заряджання
Значення різних індикаторів стану зарядної системи й автомобіля див. у розділі посилання►.
УВАГА
Увімкнення світлодіода -A- свідчить про помилку у блоці керування. Відключіть блок керування від електромережі. Обов’язково враховуйте інформацію, наведену у главі посилання►.
Примітка
- Після підключення або повторного підключення електроживлення до блоку керування виконується автоматичне тестування пристрою.
- Можна активувати PIN блока керування посилання►.
- Автомобіль не можна завести з підключеним зарядним штекером.
