Для автомобілів із тягово-зчіпним пристроєм
Розкладання та складання тягово-зчіпного пристрою слід виконувати з обережністю.
- Рис. 140 Фрагмент багажного відсіку: перемикач (приклади положень)

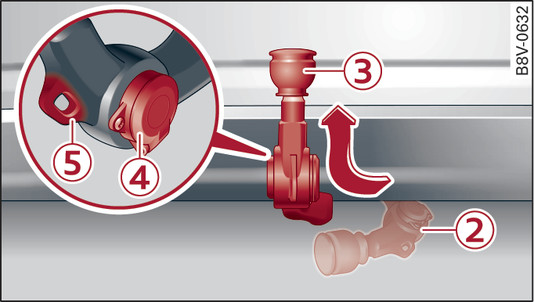

- Рис. 141 Задній бампер: фіксування тягово-зчіпного пристрою та відчинення розетки
Розкладання тягово-зчіпного пристрою
Затягніть стоянкове гальмо.
Відчиніть кришку багажного відсіку.
Потягніть перемикач -1- Рис. 140► ►. Тягово-зчіпний пристрій буде розблоковано та повернуто вниз. Замиготить світлодіод.
Рукою поверніть тягово-зчіпний пристрій -2- далі в напрямку, позначеному стрілкою, до відчутної фіксації Рис. 141►. Засвітиться світлодіод на тривалий час.
Перед під’єднанням причепу зніміть пилозахисний ковпачок -3- й покладіть його до автомобіля.
Підключіть кабель причепа до розетки -4-.
Коли причіп під’єднують до автомобіля, страхувальний трос причепа навішують на вушко -5-.
Після ввімкнення запалювання на дисплеї комбінації приладів не повинна вмикатися контрольна лампа
та з’являтися напис Перевірте тяговозчіпний пристрій!*.
та з’являтися напис Перевірте тяговозчіпний пристрій!*.
Складання тягово-зчіпного пристрою
Після від’єднання причепа знову одягніть пилозахисний ковпачок -3-.
Потягніть перемикач -1-. Тягово-зчіпний пристрій буде розблоковано та повернуто вниз. Замиготить світлодіод.
Рукою поверніть тягово-зчіпний пристрій до упору під бампер до відчутної фіксації ►. Засвітиться світлодіод на тривалий час.
Після ввімкнення запалювання на дисплеї комбінації приладів не повинна вмикатися контрольна лампа та з’являтися напис Перевірте тяговозчіпний пристрій!*.
та з’являтися напис Перевірте тяговозчіпний пристрій!*.Під час руху автомобіля або із зачиненою кришкою багажного відсіку перемикач не діє.
Значення світлодіода на перемикачі
- Якщо світлодіод блимає, тягово-зчіпний пристрій ще не зайняв робоче або нормальне положення.
- Якщо світлодіод світиться, тягово-зчіпний пристрій зайняв робоче або нормальне положення.
- Переконайтеся, що в зоні повороту тягово-зчіпного пристрою немає людей, тварин або предметів.
- Якщо світлодіод блимає або на дисплеї комбінації приладів загоряється контрольна лампа і з’являється напис Перевірте тяговозчіпний пристрій!*, використання тягово-зчіпного пристрою заборонене — небезпека аварії! Необхідно повторити процес розкладання або складання тягово-зчіпного пристрою. У разі наявності технічної несправності зверніться на станцію техобслуговування.
- У жодному разі не використовуйте допоміжні засоби або інструменти для повертання тягово-зчіпного пристрою. Вони можуть пошкодити тягово-зчіпний пристрій, унаслідок чого його безпечне використання не гарантуватиметься.
- У жодному разі не тягніть перемикач, коли тягово-зчіпний пристрій навантажено.
ОБЕРЕЖНО
Під час очищення не спрямовуйте струмінь води високого тиску безпосередньо на ущільнення тягово-зчіпного пристрою або на розетку. Можливе пошкодження ущільнення. До системи може потрапити волога, що призведе до корозії та пошкодження.
Примітка
- Вушка -5- на тягово-зчіпному пристрої призначені виключно для кріплення страхувального троса причепа.
- Поворотний механізм тягово-зчіпного пристрою заповнений мастильним матеріалом. У разі тривалого невикористання або використання без поворотних рухів процес повороту може ускладнитися внаслідок нерівномірного розподілу мастильного матеріалу. Можливо також, що після розблокування тягово-зчіпний пристрій не повертатиметься вниз самостійно. Для усунення цієї проблеми ми рекомендуємо кілька разів розкласти та скласти тягово-зчіпний пристрій або звільнити його, рухаючи вгору та вниз (струшувальними рухами).
- Для руху без причепа слід скласти тягово-зчіпний пристрій.
