Зверніться до фахівця, щоб дізнатися про можливості дообладнання вашого автомобіля тягово-зчіпним пристроєм.

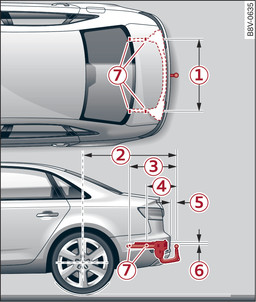

- Рис. 142 Монтажні розміри та розташування точок кріплення
3-дверний автомобіль | Limousine | Sportback | Cabriolet | ||
-1- | мм | 1042,9 | 1042,9 | 1042,9 | 1042,9 |
-2- | мм | 842,6 | 1027,8 | 877,8 | 1032,7 |
-3- | мм | 555,9 | 556,0 | 556,1 | 556,0 |
-4- | мм | 301,0 | 301,0 | 301,0 | 301,0 |
-5- | мм | 72,5 | 76,0 | 70,0 | 77,3 |
-6- | мм | 23,6 | 23,2 | 23,2 | 23,2 |
Дообладнання тягово-зчіпним пристроєм слід виконувати за вказівками виробника пристрою. Тягово-зчіпний пристрій кріпиться болтами до кузова в точках кріплення -7-.
Як саме слід монтувати додатковий тягово-зчіпний пристрій і чи потрібне посилення системи охолодження, відомо фахівцям станції техобслуговування.
УВАГА
Додатковий монтаж тягово-зчіпного пристрою має виконуватися лише на станції техобслуговування.
- У разі недотримання правил монтажу тягово-зчіпного пристрою існує небезпека аварії!
- Для вашої власної безпеки дотримуйтеся вимог інструкції з монтажу, наданої виробником тягово-зчіпного пристрою.
ОБЕРЕЖНО
- Неправильне підключення розетки може спричинити пошкодження електросистеми автомобіля.
- Без наявності належної системи охолодження не дозволяється протягом тривалого часу експлуатувати автомобіль на підйомах, особливо за високої навколишньої температури. Небезпека пошкодження двигуна!
