Для автомобілів із камерою заднього виду

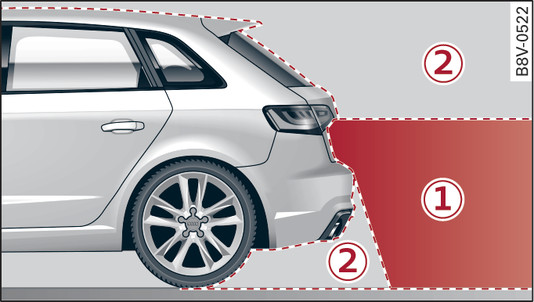

- Рис. 176 Зона виявлення -1- та мертва зона -2- камери заднього виду (приклад)

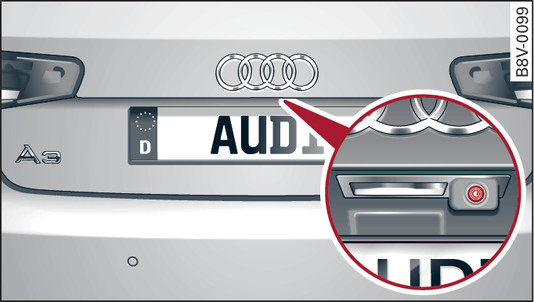

- Рис. 177 Кришка багажного відсіку: місце встановлення камери заднього виду (приклад)
Камера заднього виду міститься над заднім тримачем номерного знака. Слід стежити, щоб об’єктив камери паркувального асистента Рис. 177► не був закритий наклейками, брудом тощо, оскільки це може вплинути на функціонування системи допомоги в паркуванні. Вказівки з очищення посилання►.
Зону виявлення камери заднього виду позначено цифрою -1- Рис. 176►. На дисплеї системи Infotainment відображається лише ця зона. Об’єкти, які перебувають у мертвій зоні -2-, не відображаються.
- Звертайте увагу на попередження ►.
- З міркувань безпеки не слід використовувати цю систему, якщо положення та кут установлення камери заднього виду змінилися, наприклад після аварії. Перевірте камеру на станції техобслуговування.
- Користуйтеся камерою заднього виду, лише якщо вона дає якісне, чітке зображення. На зображення можуть впливати відблиски, забруднення об’єктива або дефекти тощо.
- Використовуйте камеру заднього виду, лише коли кришку багажного відсіку повністю зачинено. Якщо кришка багажного відсіку відчинена, лінії орієнтації та сині площини не відображатимуться. Переконайтеся, що встановлені на задній частині автомобіля предмети не затуляють поле зору камери заднього виду.
- Об’єктив камери збільшує та спотворює зображення. Об’єкти на екрані відображаються неточно.
- У певних ситуаціях (див. приклади нижче) люди або предмети на дисплеї здаються ближчими або дальшими.
- Об’єкти, які не торкаються землі, наприклад бампер припаркованого автомобіля, тягово-зчіпний пристрій або кузов вантажівки. У цих випадках не слід використовувати лінії орієнтації.
- У разі переїзду з горизонтальної поверхні на підйом або схил.
- У разі під’їзду до об’єктів, які виступають.
- У разі сильного навантаження автомобіля ззаду.
- Звертайте увагу на попередження ►.
- Оранжеві лінії орієнтації на дисплеї системи Infotainment показують траєкторію руху задньої частини автомобіля залежно від повороту керма. Передня частина автомобіля відхиляється сильніше за задню. Зберігайте достатню відстань до перешкоди, щоб не зіткнутися з нею зовнішнім дзеркалом або кутом автомобіля.
