Для автомобілів зі складаним дахом

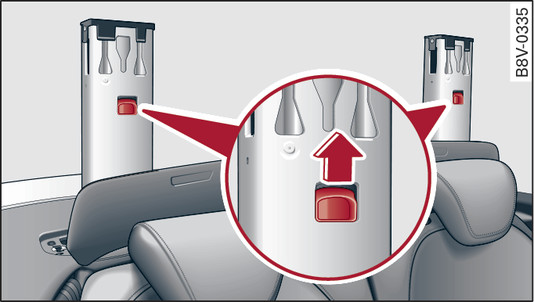

- Рис. 269 Висунутий захист від перекидання з кільцем для розблокування.
- Рис. 270 Висунутий захист від перекидання зі спрямованим вгору каркасом складаного даху.
Якщо захист від перекидання спрацював не у випадку аварії або перевертання автомобіля, можна в разі потреби привести його у вихідне положення самостійно. Терміново їдьте на станцію техобслуговування для усунення несправності.
Коли дах складено
Потягніть за кільце вгору в напрямку, позначеному стрілкою, і втримуйте його Рис. 269►.
Пересуньте дугу захисту від перекидання вниз.
Відпустіть кільце, коли до кінцевого положення залишиться 3-5 см.
Натисніть на дугу захисту вниз до упору.
Перш ніж відпускати дугу, переконайтеся, що її надійно зафіксовано.
Закрийте кожух -A- Рис. 270►.
Повторіть процес з іншою дугою захисту від перекидання.
Коли дах розкладено
Увімкніть запалювання.
Натисніть на перемикач складаного даху, щоб поставити каркас даху вертикально Рис. 270►.
Потягніть за кільце вгору в напрямку, позначеному стрілкою, і втримуйте його Рис. 269►.
Пересуньте дугу захисту від перекидання вниз.
Відпустіть кільце, коли до кінцевого положення залишиться 3-5 см.
Натисніть на дугу захисту вниз до упору.
Перш ніж відпускати дугу, переконайтеся, що її надійно зафіксовано.
Закрийте кожух -A- Рис. 270►.
Повторіть процес з іншою дугою захисту від перекидання.
Тепер розкладіть складаний дах.
УВАГА
- Стежте, щоб під час фіксації дуги захисту від перекидання над нею не знаходилися ваша голова та інші частини тіла. Якщо дуга захисту від перекидання зафіксується неправильно, після відпускання вона може раптово підскочити вгору — небезпека травмування!
- У разі несправності системи захисту від перекидання слід перевірити її на станції техобслуговування. В іншому разі неможливо гарантувати спрацювання системи у випадку аварії.
- Внесення змін до системи захисту від перекидання або її окремих компонентів не дозволяється.
- Роботи на системі захисту від перекидання можна виконувати лише фахівцям станції технічного обслуговування. В іншому разі можливе неправильне функціонування системи в разі аварії або її випадкове спрацювання — небезпека травмування!
- Коли з’явиться індикація міжсервісного інтервалу, потрібно провести огляд системи. Це дає змогу переконатися, що система завжди готова до використання. Принаймні раз на два роки слід перевіряти систему захисту від перекидання на станції техобслуговування.
