- Рис. 311 Для автомобілів з акумулятором у моторному відсікуМоторний відсік: клеми для зарядного пристрою та пускових кабелів

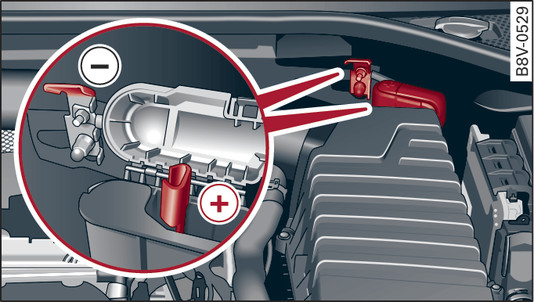

- Рис. 312 Для автомобілів із виводом для підключення зовнішнього джерела (+)Моторний відсік: клеми для зарядного пристрою та пускових кабелів
Дотримуйтеся вказівок із безпеки посилання►.
Для автомобілів із гібридним приводом із підзаряджанням від електромережі*: посилання►.
Передумова: використовуйте лише зарядні пристрої з максимальною напругою заряджання 14,8 В. При цьому від’єднувати кабелі автомобільного акумулятора не потрібно.
Залежно від комплектації двигуна акумулятор знаходиться в моторному або багажному відсіку. В автомобілях з акумулятором у багажному відсіку в моторному відсіку розташована точка пуску від зовнішнього джерела, яку також можна використовувати для заряджання акумулятора. Акумулятор завжди заряджається в моторному відсіку. Точка заземлення -–- завжди розташована на кузові.
Вимкніть усі споживачі електроенергії та запалювання.
Відчиніть капот посилання►.
(Для автомобілів з акумулятором у моторному відсіку: ) відкрийте кришку акумулятора Рис. 311►.
(Для автомобілів із виводом для підключення зовнішнього джерела (+): ) відкрийте кришку на плюсовому виводі акумулятора Рис. 312►.
Належним чином під’єднайте затискачі зарядного пристрою до позитивного полюсу акумулятора (+) та виключно до точки заземлення на кузові (–).
Підключіть мережевий кабель зарядного пристрою до розетки та ввімкніть пристрій.
Після заряджання: вимкніть пристрій і від’єднайте мережевий кабель від розетки.
Від’єднайте затискачі зарядного пристрою.
(Для автомобілів з акумулятором у моторному відсіку: ) належним чином зачиніть кришку акумулятора.
(Для автомобілів із виводом для підключення зовнішнього джерела (+): ) закрийте кришку на плюсовому виводі акумулятора.
Зачиніть капот посилання►.
- Під час заряджання акумулятора може утворюватися вибухонебезпечна газова суміш. Заряджайте автомобільний акумулятор лише в добре провітрюваних приміщеннях.
- Розряджений автомобільний акумулятор може замерзнути вже при температурі близько 0 °C. Замерзлий або відталий автомобільний акумулятор не можна заряджати та продовжувати використовувати. Корпус акумулятора може тріснути внаслідок утворення льоду і з нього може вилитися акумуляторна кислота — небезпека вибуху та хімічного опіку! Зверніться за консультацією на станцію техобслуговування.
- Забороняється під’єднанувати та від’єднувати зарядний кабель під час заряджання — небезпека вибуху!
Примітка
- Для заряджання автомобільного акумулятора можна використовувати лише клеми в моторному відсіку.
- Перед заряджанням автомобільного акумулятора обов’язково ознайомтеся з інструкцією від виробника зарядного пристрою.
