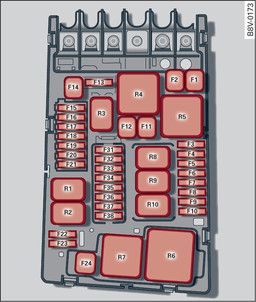

- Рис. 345 Моторний відсік: розташування запобіжників
№ | Споживачі |
F1 | Електронна система підтримання курсової стійкості (ESC) |
F2 | Електронна система підтримання курсової стійкості (ESC) |
F3 | Блок керування двигуном |
F4 | Компоненти двигуна, охолодження двигуна, реле котушки додаткового обігрівача (1+4+7), реле насосу додаткового повітря |
F5 | Компоненти двигуна, паливна система (дизельний двигун), клапан відключення CNG |
F6 | Перемикач стоп-сигналу |
F7 | Компоненти двигуна, водяні насоси, заправна система (бензиновий двигун) |
F8 | Давач кисню |
F9 | Компоненти двигуна, заслінка вихлопної труби, блок керування свічками розжарювання (реле 6) |
F10 | Блок управління паливом, паливний насос |
F11 | Додатковий нагрівальний елемент обігрівача 2, реле насосу додаткового повітря |
F12 | Додатковий нагрівальний елемент обігрівача 3, вакуумний насос |
F13 | Автоматична коробка передач |
F14 | Компоненти двигуна, котушка запалювання |
F15 | звуковим сигналом |
F16 | Котушка запалювання (реле 8), електроніка силового блока та блока керування |
F17 | Електронна система підтримання курсової стійкості (ESC), блок керування двигуном (реле 5) |
F18 | Клема 30 (базова напруга), контроль акумулятора |
F19 | Передні склоочисники |
F20 | Система охоронної сигналізації |
F22 | Діагностична клема 50, блок керування двигуном |
F23 | Стартер |
F24 | Додатковий нагрівальний елемент обігрівача 1, підсилювач гальмівного привода |
F31 | Вакуумний насос, водяний насос, насос високого тиску, форсунки |
F33 | Пам ять гальмівного зусилля, рекуперація, мастильний насос коробки передач |
F34 | Підсилювач гальмівного привода |
F35 | Реле функцій клімат-контролю |
F37 | Автономний обігрів |
