Návod k obsluze AUDI A4 VERZE ROKU 2017
Audi A4 Svépomoc Pojistky a žárovky Pojistky
Spálenou pojistku poznáte podle roztaveného kovového pásku.
Obr. 323 -A- prostor nohou řidiče (vozidlo s řízením vlevo): opěrka nohou, -B- prostor nohou spolujezdce (vozidlo s řízením vpravo): kryt
Obr. 323 -A- prostor nohou řidiče (vozidlo s řízením vlevo): opěrka nohou, -B- prostor nohou spolujezdce (vozidlo s řízením vpravo): kryt

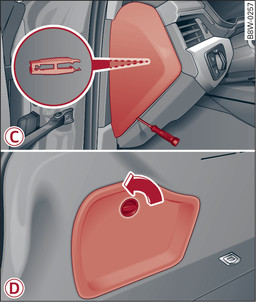

Obr. 324 -C- kabina na straně řidiče (vozidlo s řízením vlevo/s řízením vpravo): kryt, -D- zavazadlový prostor vlevo: kryt
Obr. 324 -C- kabina na straně řidiče (vozidlo s řízením vlevo/s řízením vpravo): kryt, -D- zavazadlový prostor vlevo: kryt
Pojistky jsou v prostoru nohou pod opěrkou nohou (vozidlo s řízením vlevo) -A- obr. 323, resp. za krytem (vozidlo s řízením vpravo) -B-. Další pojistky jsou na čelní straně kabiny (strana řidiče) -C- obr. 324 pod krytem vlevo v zavazadlovém prostoru -D-.
Vypněte zapalování a všechny spotřebiče.
V následující tabulce najdete, které pojistka patří ke kterému spotřebiči.
Z palubního nářadí vyjměte šroubovák a výměnný nástavec Torx Odkaz.
Odstraňte opěrku nohou, resp. příslušný kryt.
Vytáhněte příp. barevný plastový třmen z nosníku pojistek obr. . Plastový třmen pak můžete zlikvidovat.
Ze zadní strany krytu vyjměte svorku -C-.
Pojistku vytáhněte svorkou.
Spálenou pojistku nahraďte pouze pojistkou o stejné hodnotě.
Opěrku nohou, resp. kryt nasaďte opět nasaďte.
Barevné označení pojistek
Barva
Proud
v ampérech
černá
1
fialová
3
světle hnědá
5
hnědá
7,5
červená
10
modrá
15
žlutá
20
bílá nebo průsvitná
25
zelená
30
oranžová
40
POZOR
Pojistky neopravujte a nikdy nenahrazujte přepálenou pojistku pojistkou s vyšším ampérovým číslem. Mohly by vzniknout škody na elektrickém zařízení - nebezpečí požáru!
UPOZORNĚNÍ
Pokud se nová pojistka po krátké době opět spálí, nechte elektrické zařízení co nejdříve zkontrolovat v některém z odborných servisů.
Poznámka
  • Neobsazená místa pro pojistky nejsou v tabulkách uváděna.
  • Některé výbavy uvedené v následujících tabulkách patří jen k určitým modelům nebo jsou součástí rozšířené výbavy.
