Для автомобилей с комфортным трехзонным климат-контролем

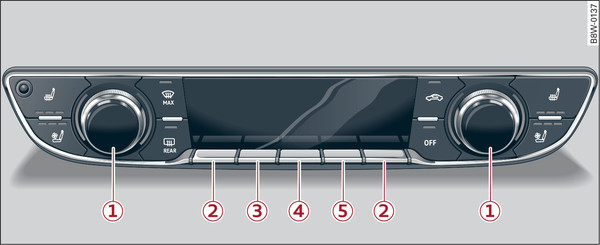

Илл. 96 Комфортный трехзонный климат-контроль: органы управления на месте водителя
Илл. 96 Комфортный трехзонный климат-контроль: органы управления на месте водителя

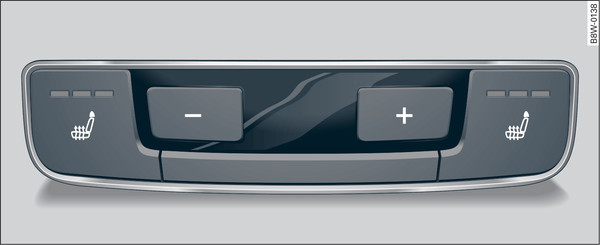

Илл. 97 Комфортный трехзонный климат-контроль: органы управления в задней части салона
Илл. 97 Комфортный трехзонный климат-контроль: органы управления в задней части салона
Функции активируются и деактивируются нажатием поворотных регуляторов, кнопок и двухпозиционных выключателей. При включенной функции в соответствующей кнопке или поворотном регуляторе горит светодиод илл. 96. Двухпозиционные выключатели реагируют на прикосновение. Настройки на стороне водителя и переднего пассажира могут осуществляться отдельно.
Органы управления в задней части салона илл. 97 позволяют выполнять настройки для задней части салона.
На автомобилях с правосторонним рулевым управлением* функции двухпозиционных выключателей -3- и -5- взаимно заменены.
OFF Климатическая установка
Климатическая установка включается и выключается кнопкой OFF. Кондиционер также включается при нажатии другой кнопки или поворотного регулятора. Если климатическая установка выключена, подача воздуха снаружи прекращается.
A/C Режим охлаждения
Режим охлаждения включается/выключается двухпозиционным выключателем -3-. Если режим охлаждения выключен, воздух не охлаждается и не осушается. В результате могут запотеть стекла. Если наружная температура ниже нуля, режим охлаждения включается автоматически.
A/C eco Режим охлаждения*
Режим охлаждения eco включается/выключается двухпозиционным выключателем -3-. При включенном режиме охлаждения eco климатическая установка работает особенно экономично.
A/C MAX Режим охлаждения*
Режим максимального охлаждения включается/выключается двухпозиционным выключателем -3-. Если режим охлаждения выключен, воздух не охлаждается и не осушается. В результате могут запотеть стекла. Если наружная температура ниже нуля, режим охлаждения включается автоматически. При включенном режиме охлаждения салон автомобиля максимально быстро охлаждается и сушится.
Режим циркуляции
В режиме рециркуляции происходит фильтрация и циркуляция воздуха из салона. Таким образом предотвращается попадание загрязненного наружного воздуха в салон автомобиля. Режим рециркуляции рекомендуется включать при движении через туннель или в транспортном заторе .
Режим рециркуляции включается и выключается кнопкой . Режим рециркуляции можно также выключить нажатием поворотного регулятора -1- или кнопки .
AUTO Автоматический режим
В автоматическом режиме поддерживается установленная температура в салоне автомобиля. Температура, количество и распределение воздуха регулируются автоматически. Автоматический режим включается/выключается нажатием поворотного регулятора -1-.
Температура
Вращением поворотного регулятора -1- можно установить температуру в диапазоне от +16 °C до +28 °C. За пределами данного диапазона на дисплее климатической установки появляется индикация LO или HI. В конечных положениях климатическая установка постоянно работает в режиме максимальной холодо- или теплопроизводительности. При этом регулировки температуры не происходит.
Температура в задней части салона регулируется с помощью расположенных там органов управления илл. 97.
Вентилятор
Количество подаваемого вентилятором воздуха можно вручную регулировать двухпозиционным выключателем -4- в соответствии с потребностью. Во избежание запотевания стекла и для обеспечения постоянного обмена воздуха в салоне автомобиля вентилятор должен постоянно работать с малыми оборотами. Чтобы регулировка вентилятора выполнялась автоматически, нажать один из поворотных регуляторов -1-.
Распределение потоков воздуха
Посредством двухпозиционных выключателей -2- можно регулировать подачу воздуха, открывая или закрывая соответствующие приточные каналы. Нажимать двухпозиционные выключатели -2- до тех пор, пока на дисплее панели управления кондиционера не появится нужный режим распределения воздуха. Чтобы регулировка распределения воздуха выполнялась автоматически, нажать один из поворотных регуляторов -1-.
Открытие/закрытие широколенточного приточного канала
С помощью двухпозиционного выключателя -5- можно открывать и закрывать широколенточный приточный канал на месте водителя.
/ Обогрев/вентиляция сидений*
При нажатии кнопки / обогрев/вентиляция сидений включается на самый высокий – третий – уровень. Уровень температуры можно определить по светодиодам. Чтобы снизить температуру, нажать кнопку еще раз. Чтобы выключить обогрев/вентиляцию сидений, нажимать кнопку до тех пор, пока все светодиоды не погаснут.
Оттаивание стекол
Максимально быстро происходит оттаивание ветрового и боковых стекол, а также удаление с них конденсата. Максимальное количество воздуха поступает, преимущественно, через приточные каналы, расположенные под ветровым стеклом. Выключается режим рециркуляции. Температура должна быть установлена на +22 ℃ или выше. Температура регулируется автоматически.
Режим оттаивания включается и выключается кнопкой . Функцию можно также выключить нажатием одного из поворотных регуляторов -1-.
(Для автомобилей с обогревом лобового стекла: ) при низких температурах окружающего воздуха автоматически включается обогрев лобового стекла. Для включения обогрева лобового стекла вручную, нажать кнопку . Светодиод в кнопке мигает.
REAR Обогрев заднего стекла
Обогрев заднего стекла включается нажатием кнопки . Он функционирует только при работающем двигателе и выключается в зависимости от наружной температуры через 10 - 20 минут.
Для длительного включения обогрева заднего стекла нажать кнопку REAR более чем на 3 секунды. После этого заднее стекло будет обогреваться до выключения зажигания.
SYNC Синхронизация
Для выбора функции предусмотрен двухпозиционный выключатель -5-. Если включена синхронизация, то все настройки для стороны водителя перенимаются для стороны переднего пассажира и задней части салона (кроме обогрева/вентиляции сидений*). При изменении настроек на стороне переднего пассажира или в задней части салона синхронизация выключается, на диспле появляется 3 зоны.
SET REAR Функция
Для выбора функции предусмотрен двухпозиционный выключатель -5-. При включенной функции все настройки для задней части салона можно выполнять при помощи панели управления климатической установки на месте водителя. При этом одновременно пользоваться панелью управления климатической установки из задней части салона невозможно. Функция автоматически отключается по истечении определенного времени или при выходе из меню.
Дефлекторы
С помощью рифленых регуляторов можно открывать и закрывать центральные и боковые дефлекторы на месте водителя, а также отверстия в задней центральной консоли. С помощью рычагов можно изменять направление поступающего через приточные каналы воздуха. Для открытия/закрытия широкополосного канала предусмотрен двухпозиционный выключатель -5-.
Остаточное тепло
При выключенном зажигании можно включить функцию остаточного тепла, нажав поворотный регулятор -1-. При этом остаточное тепло охлаждающей жидкости используется для отопления салона. Функция остаточного тепла отключается автоматически примерно через 15 минут.
ВНИМАНИЕ
  • Режим рециркуляции не рекомендуется включать на продолжительное время, так как прекращается подача свежего воздуха, и при выключенном режиме охлаждения могут запотеть стекла – опасность аварии!
  • Для людей с ограниченным восприятием болевых ощущений или температурных колебаний существует риск получения ожогов при использовании обогрева сидений*. Использование обогрева сидений* для таких лиц запрещено – опасность травмирования!
ОСТОРОЖНО
Во избежание повреждения нагревательных элементов системы обогрева сидений* запрещено находиться на сиденье на коленях и нагружать отдельные точки поверхности сиденья иным способом.
