Про можливість дообладнання автомобіля тягово-зчіпним пристроєм можна дізнатися на станції техобслуговування.

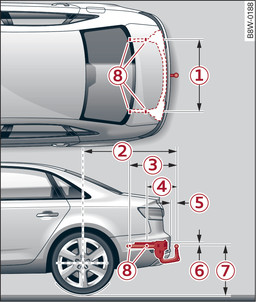

- Рис. 114 Монтажні розміри та розташування точок кріплення
Монтажний розмір (мм) | |||
-1- | 836 | -2- | 1112 |
-3- | 567 | -4- | 374 |
-5- | мін. 65 | -6- | 8 |
-7- | 350 – 420 | ||
Дообладнання тягово-зчіпним пристроєм слід виконувати за вказівками виробника пристрою. Тягово-зчіпний пристрій кріпиться болтами до кузова в точках кріплення -8-.
Як саме слід монтувати додатковий тягово-зчіпний пристрій і чи потрібне посилення системи охолодження, відомо фахівцям станції техобслуговування.
УВАГА
Додатковий монтаж тягово-зчіпного пристрою має виконуватися лише на станції техобслуговування.
- У разі неналежного монтажу тягово-зчіпного пристрою існує небезпека аварії!
- Для вашої власної безпеки дотримуйтеся вимог інструкції з монтажу, наданої виробником тягово-зчіпного пристрою.
ОБЕРЕЖНО
- Неправильне підключення розетки може спричинити пошкодження електросистеми автомобіля.
- Без належної системи охолодження не можна довго їздити по підйомах, особливо при високій навколишній температурі. Небезпека пошкодження двигуна!
