Перегорілий запобіжник можна відрізнити за розплавленою металевою стрічкою.
- Рис. 323 -A- Простір для ніг водія (лівобічне розташування кермового керування): упор для ніг, -B- Простір для ніг переднього пасажира (правобічне розташування кермового керування): підлога

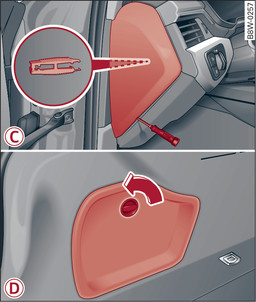

- Рис. 324 -C- Передня панель із боку водія (лівобічне/правобічне розташування кермового керування): кришка, -D- багажний відсік зліва: кришка
Запобіжники знаходяться в зоні простору для ніг під упором для ніг (лівобічне розташування кермового керування) -A- Рис. 323► або за кришкою (правобічне розташування кермового керування) -B-. Інші запобіжники знаходяться на торцевому боці передньої панелі (з боку водія) -C- Рис. 324► і під лівою частиною підлоги в багажному відсіку -D-.
Вимкніть запалювання та всі споживачі електроенергії.
Знайдіть у наведених нижче таблицях запобіжник, який відповідає споживачу.
Візьміть із комплекту бортового інструмента викрутку та насадку Torx посилання►.
Зніміть відповідний упор або кришку.
За потреби вийміть кольорову пластикову рамку із блока запобіжників Рис. ►. Потім пластикову рамку можна буде утилізувати.
Зніміть затискач на зворотному боці кришки -C-.
Витягніть запобіжник за допомогою пінцета.
Замінюйте перегорілі запобіжники запобіжниками лише з таким самим номіналом.
Установіть упор або кришку назад.
Кольорове маркування запобіжників
Колір | Сила струму в амперах |
чорний | 1 |
фіолетовий | 3 |
світло-коричневий | 5 |
коричневий | 7,5 |
червоний | 10 |
синій | 15 |
жовтий | 20 |
білий або прозорий | 25 |
Зелений | 30 |
Оранжевий | 40 |
УВАГА
Не ремонтуйте запобіжники й ніколи не вставляйте замість перегорілих запобіжники з більшим номіналом. Це може призвести до пошкодження електричних пристроїв — небезпека пожежі!
ОБЕРЕЖНО
Якщо новий запобіжник теж перегорає через короткий час, слід якомога скоріше перевірити електричний пристрій на станції техобслуговування.
Примітка
- Незайняті гнізда запобіжників у наведених нижче таблицях не вказуються.
- Деякі описані в наведених нижче таблицях елементи устаткування входять лише в окремі варіанти комплектації або мають статус опцій.
