Для автомобілів з лампами розжарювання

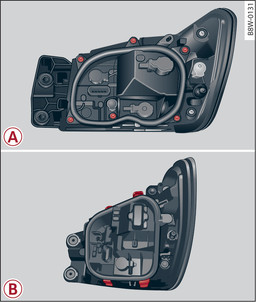

- Рис. 337 Задній ліхтар. -A- Limousine: кріпильні гвинти на тримачі лампи. -B- Avant/allroad: зажими на тримачі лампи

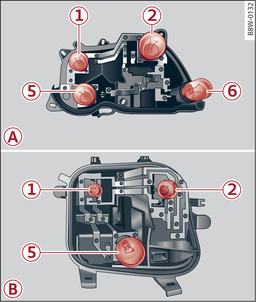

- Рис. 338 Тримач лампи: -A- Limousine, -B- Avant/allroad: положення ламп розжарювання
Зняття
Демонтуйте задній ліхтар у бічній частині посилання►.
Для Limousine
Викрутіть кріпильні гвинти тримача лампи -A- Рис. 337►.
Для Avant/allroad
Викрутіть зажими тримача лампи -B- Рис. 337►.
Витягніть тримач лампи -A- або -B- Рис. 338►.
Витягніть несправну лампу зі штекерного патрона або виверніть її з байонетного патрона.
Установлення
Вставте нову лампу в штекерний патрон або вверніть її в байонетний патрон.
Закріпіть тримач лампи.
Поверніть задній ліхтар на місце.
Для Limousine
Положення -A- Рис. 338► | Функція лампи розжарювання |
-1- | Стоп-сигнал/задній габаритний ліхтар |
-2- | Стоп-сигнал/задній габаритний ліхтар |
-5- | Вказівники повороту |
-6- | Ліхтар заднього ходу |
Для Avant/allroad
Положення -B- Рис. 338► | Функція лампи розжарювання |
-1- | Стоп-сигнал/задній габаритний ліхтар |
-2- | Стоп-сигнал/задній габаритний ліхтар |
-5- | Вказівники повороту |
