Geldt voor wagens met xenonkoplampen
Om de rechterkoplamp te bereiken, moet het luchtfilterhuis worden uitgebouwd.

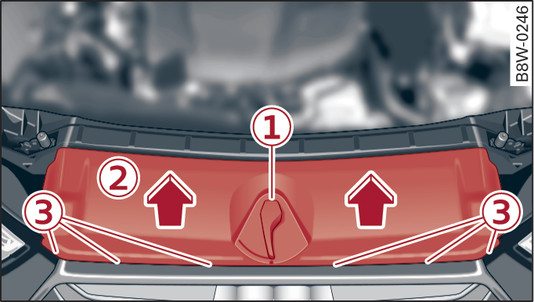

- Afbeelding 364Motorruimte: Afdekplaat boven de grille uitbouwen

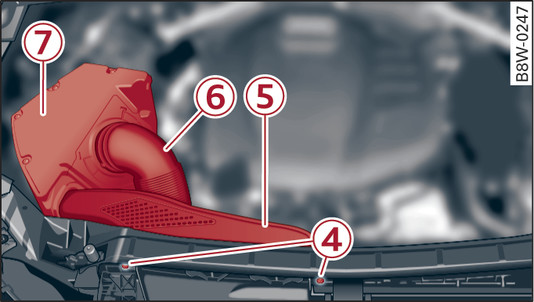

- Afbeelding 365Motorruimte: Luchtfilterhuis uitbouwen
Uitbouwen
Contact en verlichting uitschakelen.
Motorkap openen.
Schroevendraaier en omkeerbare Torxsleutel uit het wagengereedschap nemen link►.
Ontgrendelingshendel voor de motorkap -1- verwijderen door de knop aan het bovenste uiteinde van de hendel in te drukken en de ontgrendelingshendel gelijktijdig naar boven los te trekken Afbeelding364►.
Afdekplaat -2- boven de grille voorzichtig naar boven loshaken -3- en verwijderen.
Bevestigingsbouten -4- Afbeelding365► losdraaien.
Luchtgeleiding -5- van het luchtfilterhuis -7- lostrekken.
Slangklem losmaken en de luchtslang -6- van het luchtfilterhuis -7- lostrekken.
Afhankelijk van het motortype: de brandstofleiding uit de steun van het luchtfilterhuis trekken.
Het luchtfilterhuis -7- voorzichtig naar boven eruit trekken.
Inbouwen
Alle handelingen in omgekeerde volgorde uitvoeren.
VOORZICHTIG
Bij het uit- en inbouwen zeer voorzichtig te werk gaan, zodat er geen onderdelen beschadigd raken.
Let op
Afhankelijk van de motoruitvoering kunnen werkomgeving en verschillende handelingen licht afwijken. Het uit- en inbouwen overeenkomstig uitvoeren.
