 Audi Q5   Utilisation  Poste de conduite
Quelques uns des équipements cités ici ne s'apparentent qu'à certaines versions de modèles ou sont des options.

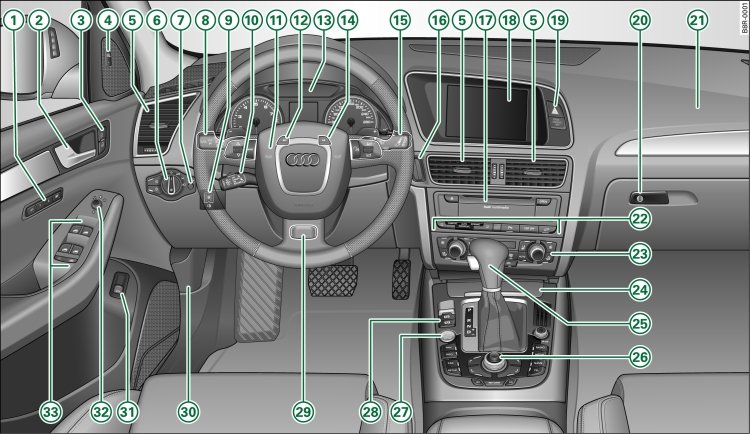

Fig. 1 Quelques uns des équipements cités ici ne s'apparentent qu'à certaines versions de modèles ou sont des options.
-1-Touches de mémorisation
-2-Poignée de porte
-3-Commande de verrouillage central
-4-Touche Audi side assist
-5-Diffuseurs d'air avec molette de réglage
-6-Commande d'éclairage
-7-Éclairage des cadrans
-8-
Levier de commande :
-9-Dispositif de réglage du site des phares
-10-
En fonction de l'équipement :
-11-
Volant avec :
-12-Touche SET
-13-Combiné d'instruments
-14-Touche de remise à zéro du totalisateur journalier
-15-
Levier de commande :
-16-Contact-démarreur
-17-Autoradio ou Audi multimédia
-18-Écran de l'autoradio 1) ou écran du MMI
-19-
Commande/témoin de :
-20-Boîte à gants
-21-Airbag passager
-22-
En fonction de l'équipement :
-23-
Climatiseur en fonction de l'équipement :
-24-
Cendrier avec allume-cigare ,
-25-
En fonction de l'équipement, levier sélecteur de
  • S tronic
  • boîte de vitesses mécanique
-26-
En fonction de l'équipement :
-27-Touche Start/Stop
-28-
Touches :
-29-Colonne de direction ajustable (masquée par le volant de direction)
-30-Déverrouillage du capot-moteur
-31-Commande de déverrouillage du hayon
-32-Réglage électrique des rétroviseurs extérieurs
-33-Lève-glaces électriques
Nota
  • L'utilisation de l'autoradio ou de l'interface multimédia (MMI) est décrite dans une Notice d'Utilisation séparée.
  • Sur les véhicules avec direction à droite*, la disposition des commandes diffère légèrement de la disposition présentée Fig. 1. Les symboles représentant les commandes restent cependant les mêmes.
1) En fonction de l'équipement du véhicule, l'affichage à l'écran sera bicolore ou multicolore. Etant donné que les deux types d'affichage sont quasiment identiques, seul l'affichage multicolore est représenté dans la présente Notice d'Utilisation.
