 Audi Q5   Uso  Cockpit
Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati modelli o sono optional disponibili a richiesta.

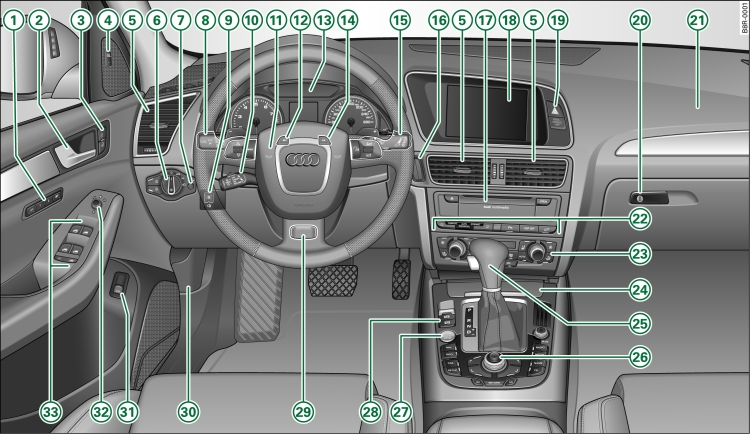

Fig. 1 Alcuni degli equipaggiamenti indicati sono disponibili solo per determinati modelli o sono optional disponibili a richiesta.
-1-Tasti memoria
-2-Levetta apriporta
-3-Interruttore chiusura centralizzata
-4-Tasto dell'Audi side assist
-5-Bocchette di ventilazione con rotella zigrinata
-6-Interruttore luci
-7-Illuminazione strumenti
-8-
Leva di comando per:
-9-Regolazione profondità fari
-10-
A seconda dell'equipaggiamento scelto:
-11-
Volante con:
-12-Tasto SET
-13-Quadro strumenti
-14-Tasto di azzeramento del contachilometri parziale
-15-
Leva di comando per:
-16-Blocchetto di avviamento
-17-Impianto radio o multimedia Audi
-18-Display della radio 1) o dell'MMI
-19-
Interruttore/ spia di controllo per:
-20-Cassetto portaoggetti
-21-Airbag per il passeggero anteriore
-22-
A seconda dell'equipaggiamento scelto:
-23-
Climatizzatore, a seconda dell'equipaggiamento scelto:
-24-
Posacenere con accendisigari ,
-25-
Leva selettrice o leva del cambio, a seconda dell'equipaggiamento scelto:
-26-
A seconda dell'equipaggiamento scelto:
-27-Tasto Start/Stop
-28-
Tasti per:
-29-Piantone sterzo regolabile (la leva di sbloccaggio è nascosta dal volante)
-30-Sbloccaggio del cofano vano motore
-31-Interruttore di sbloccaggio del cofano del bagagliaio
-32-Regolazione specchi retrovisori esterni
-33-Alzacristalli elettrici
Avvertenza
  • L'uso dell'autoradio e del Multi Media Interface (MMI) è descritto in un libretto d'istruzioni apposito.
  • Nelle vetture con guida a destra* la disposizione dei comandi è in parte diversa da quella rappresentata Fig. 1. I numeri di riferimento dei comandi sono però gli stessi.
1) A seconda dell'equipaggiamento scelto, la visualizzazione sul display è a colori o monocromatica. Essendo il contenuto pressoché identico, nelle pagine di questo libretto si prenderà ad esempio la visualizzazione a colori.
