 Audi Q5   Utilização  Painel de bordo
Alguns dos equipamentos aqui mostrados fazem parte de determinados modelos ou são equipamentos adicionais

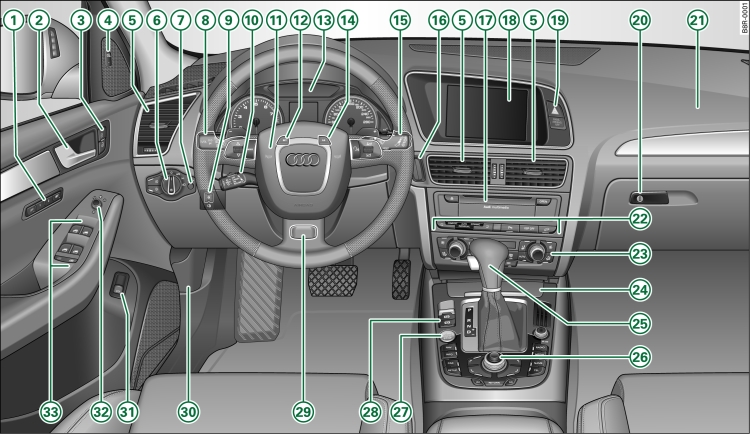

Fig. 1 Alguns dos equipamentos aqui mostrados fazem parte de determinados modelos ou são equipamentos adicionais
-1-Teclas memory
-2-Manípulo da porta
-3-Interruptor do fecho centralizado
-4-Tecla para o Audi side assist
-5-Difusores com roda recartilhada
-6-Interruptor das luzes
-7-Iluminação do painel de instrumentos
-8-
Comandos para:
-9-Regulação do alcance dos faróis
-10-
Dependendo do equipamento:
-11-
Volante com:
-12-Tecla SET
-13-Painel de instrumentos
-14-Botão de retorno a zero para o conta-quilómetros diário
-15-
Comandos para:
-16-Fechadura da ignição
-17-Equipamento de rádio ou Áudio multimédia
-18-Visor do rádio 1) ou ecrã do MMI
-19-
Interruptor/luz de controlo para:
-20-Porta-luvas
-21-Airbag do passageiro
-22-
Dependendo do equipamento:
-23-
Ar condicionado, conforme o equipamento:
-24-
Cinzeiro com isqueiro ,
-25-
Conforme o equipamento alavancas de selecção ou de comutação para:
-26-
Dependendo do equipamento:
-27-Tecla Start/Stop
-28-
Teclas para:
-29-Coluna da direcção regulável (escondida pelo volante)
-30-Desbloqueador da tampa do compartimento do motor
-31-Interruptor para destrancar a tampa do porta-bagagens
-32-Regulação eléctrica dos espelhos exteriores
-33-Elevadores eléctricos dos vidros
Nota
  • A utilização do rádio ou do Interface Multi Media (MMI) está descrita num livro de instruções separado.
  • Em veículos com Volante a direita* a disposição dos comandos é um pouco diferente da dos demonstrados na figura Fig. 1. No entanto os símbolos que marcam as posições dos interruptores são iguais.
1) Dependendo do equipamento do veículo a representação no visor ou é multicolor ou de duas cores. Como ambas as representações são quase idênticas, neste manual de operações é utilizada a representação multicolor.
