Platí pro: vozidla se zpětnou kamerou
-

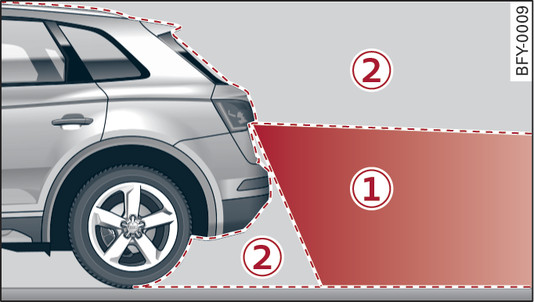

- Obr. 143 Oblast snímání -1- a zpětnou kamerou nesnímaná oblast -2-
-

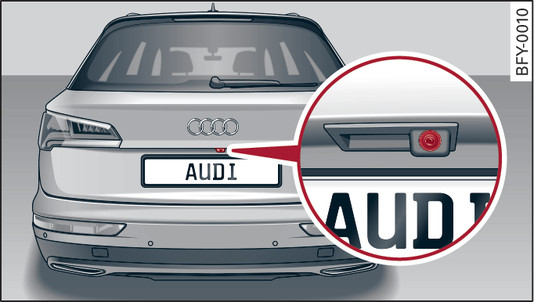

- Obr. 144 Zadní výklopné dveře: umístění zpětné kamery
Zpětná kamera je nad zadním nosičem registrační značky. Mějte na paměti, že čočka zpětné kamery
obr. 144► nesmí být zakrytá nálepkami, usazeninami apod., protože by se mohla omezit funkce zpětné kamery. Pokyny k čistění Odkaz►.
Oblast snímání zpětné kamery odpovídá -1-
obr. 143►.
Na displeji Infotainmentu se zobRAZuje výhradně tato oblast. Předměty, které jsou v oblasti nesnímané kamerou -2-, se nezobRAZují.
- Respektujte varovné pokyny ►.
- Pokud se změní pozice a úhel zabudování zpětné kamery, např. po nehodě, systém z bezpečnostních důvodů dále nepoužívejte. Nechte ho zkontrolovat v některém z odborných servisů.
- Zpětnou kameru používejte jako podporu pouze tehdy, když poskytuje dobrý a jasný obRAZ. ObRAZ může být například ovlivněn protisvětlem, znečištěním čočky nebo nějakou závadou.
- Zpětnou kameru používejte pouze při zcela zavřených zadních výklopných dveřích. Dbejte, aby předměty namontované na zádi vozidla neomezovaly výhled zpětné kamery.
- Čočka kamery zvětšuje a zkresluje zorné pole. Objekty na obRAZovce jsou změněné a nepřesně zobRAZované.
- V určitých situacích se osoby nebo objekty jeví na displeji bližší nebo vzdálenější:
- U objektů, které se nedotýkají země, např. náRAZník zaparkovaného vozidla, závěsné zařízení nebo záď nákladního automobilu. V takovém případě nepoužívejte pomocné čáry.
- Když najíždíte z vodorovné plochy do stoupání nebo klesání.
- Když přijíždíte k předmětům před Vámi.
- Když je vozidlo naloženo k zádi.
- (Platí pro: vozidla se vzduchovým pružením: ) Přesnost orientačních čar a modrých ploch se snižuje, když je vozidlo zvýšeno/sníženo Odkaz►.
- Respektujte varovné pokyny ►.
- Oranžové orientační čáry na displeji Infotainmentu představují jízdní dráhu zádě vozidla v závislosti na natočení volantu. Přední část vozidla silně vybočuje proti zádi. Dodržujte dostatečný odstup od překážky, aby nedošlo ke kolizi zrcátka nebo zádi vozidla s překážkou.
Poznámka
Při zjištěném provozu s přívěsem neprobíhá varovná signalizace vzdálenosti vzadu ani po stranách*. Kontrola prostoru před vozidlem zůstává aktivní. Optické zobRAZení se přepne na provoz s přívěsem. ObRAZ zpětné kamery se zobRAZuje bez orientačních čar a bez modrých ploch. Vypnutí funkce u dodatečně namontovaného tažného zařízení nelze zaručit.
