Válido para: vehículos con dispositivo para remolque
El dispositivo para remolque se debe sacar y volver a colocar en su posición pivotándolo con cuidado.

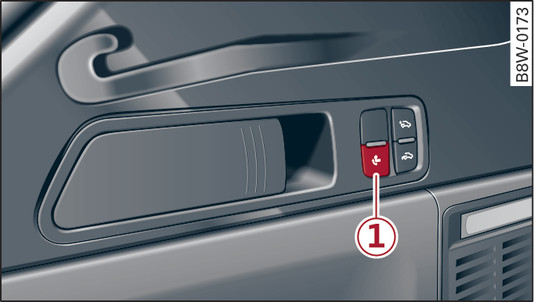

Fig. 103Detalle del maletero: Tecla
Fig. 103Detalle del maletero: Tecla

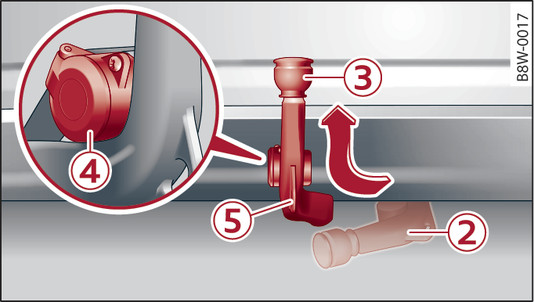

Fig. 104Parachoques trasero: Enclavar el dispositivo para remolque y abrir la toma de corriente
Fig. 104Parachoques trasero: Enclavar el dispositivo para remolque y abrir la toma de corriente
Sacar el dispositivo para remolque
Ponga el freno de estacionamiento.
Abra el portón del maletero.
Pulse la tecla -1- fig. 103► brevemente ►. El dispositivo para remolque está desbloqueado y pivota hacia abajo. El LED parpadea.
Siga pivotando con la mano el dispositivo para remolque -2- en la dirección de la flecha hasta que escuche y note que queda enclavado fig. 104►. El LED luce permanentemente.
Antes de acoplar un remolque, retire la caperuza guardapolvo -3- y guárdela en el vehículo.
Enchufe el cable del remolque a la toma de corriente -4-.
Si acopla un remolque a su vehículo, enganche el cable de ruptura del remolque en la argolla -5-.
Al conectar el encendido, en la pantalla del cuadro de instrumentos no debe encenderse el testigo de control ni aparecer la indicación Comprobar el enganche para remolque.
Guardar el dispositivo para remolque
Desacople el remolque y separe la conexión eléctrica entre el vehículo y el remolque ►.
Vuelva a colocar la caperuza guardapolvo -3-.
Pulse la tecla -1- brevemente. El dispositivo para remolque está desbloqueado y pivota hacia abajo. El LED parpadea.
Pivote el dispositivo para remolque con la mano hasta el tope - por debajo del parachoques - hasta que escuche y note que queda enclavado ►. El LED luce permanentemente.
Al conectar el encendido, en la pantalla del cuadro de instrumentos no debe encenderse el testigo de control ni aparecer la indicación Comprobar el enganche para remolque.
Si se está circulando o el portón del maletero está cerrado, la tecla no funciona.
Significado del LED de la tecla
  • Si el LED parpadea, el dispositivo para remolque no se encuentra todavía en la posición de servicio o de reposo.
  • Si el LED luce, el dispositivo para remolque se encuentra en la posición de servicio o de reposo.
ATENCIÓN
  • Asegúrese de que no haya personas, animales ni objetos en la zona de pivotaje del dispositivo para remolque.
  • Si el LED parpadea o en el cuadro de instrumentos se ilumina el testigo y se indica ¡Comprobar el enganche del remolque!, no debe utilizarse el dispositivo para remolque. ¡Peligro de accidente! Repita el proceso de pivotamiento. Si se presenta una anomalía técnica, póngase en contacto con un taller especializado. No accione nunca la tecla si está enganchado un remolque o bien si sobre el dispositivo para remolque hay un portaequipajes u otras piezas accesorias. ¡Peligro de accidente!
  • No intervenga nunca con medios auxiliares ni herramientas en el proceso de pivotaje del dispositivo para remolque. El dispositivo para remolque podría dañarse, por lo que ya no podría garantizarse su seguridad.
  • No accione jamás la tecla si el dispositivo para remolque está sometido a carga.
CUIDADO
Si utiliza un aparato de limpieza de alta presión, no lo dirija directamente a la junta del enganche para remolque ni a la toma de corriente. La junta se puede dañar. A consecuencia de ello puede entrar humedad y producir oxidación, así como daños en el sistema.
Aviso
  • La argolla -5- que hay en el dispositivo para remolque está pensada exclusivamente para fijar el cable de ruptura del remolque.
  • El mecanismo de pivotamiento del dispositivo para remolque contiene un lubricante. Tanto si el dispositivo para remolque no se utiliza como si se emplea constantemente sin pivotarlo, el lubricante se distribuye de manera poco uniforme. Esto puede provocar dos cosas: que el movimiento de pivotamiento se dificulte o que el dispositivo para remolque no pivote hacia abajo por sí mismo al soltarlo. A modo de solución, le recomendamos que pivote el dispositivo para remolque varias veces (sacarlo y guardarlo) o bien que lo mueva hacia arriba y hacia abajo.
  • Si conduce sin remolque, debería devolver el dispositivo para remolque a su posición original.
