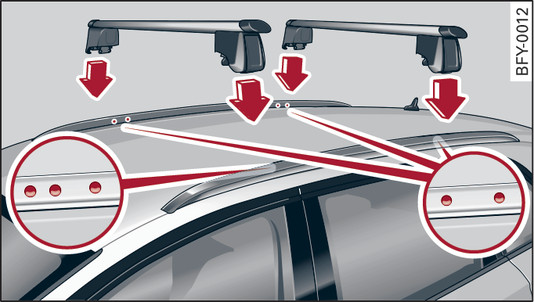

- Bilde 85Takreling: Festepunkter
-

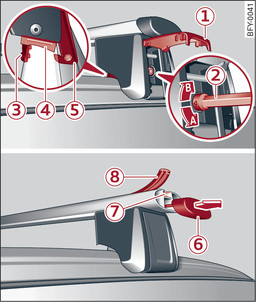

- Bilde 86Takreling: Montere takstativ
Ta følgende hensyn når du skal transportere bagasje på taket:
- Bruk bare takstativ som er tilpasset bilen. Takstativet danner grunnlaget for et komplett lastesystem. For transport av bagasje og sportsutstyr er det nødvendig med ekstra påmonteringsdeler/takstativsystemer. Vi anbefaler takstativ og påmonteringsdeler fra Audi-utstyrsprogrammet.
- Takstativet skal kun monteres på de tiltenkte punktene på taket Bilde 85►.
- Ta hensyn til tillatt aksellast, tillatt totalvekt og tillatt taklast for bilen venstre►. Taklasten tilsvarer totalvekten for takstativet, påmonteringsdelene og bagasjen. Ta alltid hensyn til tillatt belastning på takstativet som benyttes.
Montere takstativ
Gjelder for: biler med takstativ fra fabrikken
Takstativsettet består av takstativ foran og bak, dekklist og momentnøkkel. Det er to hull for takstativet bak på innsiden av takrelingen på hver side. Foran er det tre hull på innsiden av venstre takreling og to hull på innsiden av høyre takreling
Bilde 85►.
Dette er for å unngå at takstativet foran og bak forveksles ved montering.
- Før du setter på takstativet: Vipp opp dekslet -1-.
- Bruk momentnøkkelen -2- til å løsne skruen til venstre og høyre mot -A- til den møter motstand. Pass på at pilen på momentnøkkelen og pilen på skruen ligger rett ovenfor hverandre.
- Rengjør gummien på kontaktflatene -4- og takrelingen ved festepunktene.
- Sett takstativet forsiktig over hullene i takrelingen. Pass på at klebelappene er plassert på venstre side av bilen og at pilen peker i kjøreretningen.
- Sett tappene -3- inn i hullene. Kloen -5- må gripe inn i kanten på takrelingen. Pass på at gummien på kontaktflatene -4- ligger jevnt med takrelingen.
- Trekk skruen mot -B- med momentnøkkelen. Pass på at pilen på momentnøkkelen og pilen på skruen ligger rett ovenfor hverandre. Tiltrekkingsmomentet må være 6 Nm.
- Gjenta disse trinnene på de andre festepunktene for takstativet.
Montere påmonteringsdeler
Gjelder for: biler med takstativ fra fabrikken
- Trekk av dekslet -6- for å montere påmonteringsdeler på takstativet.
- Skyv påmonteringsdelene inn i T-sporet -7-.
- Fest påmonteringsdelene i henhold til den medfølgende monteringsanvisningen.
- Lukk dekslet -6-.
Sette inn dekklisten
Gjelder for: biler med takstativ fra fabrikken
- Etter at du har montert påmonteringsdelene, bruker du dekklisten -8- til å lukke de åpne feltene i T-sporet -7-.
- Hvis du ikke skal bruke noen påmonteringsdeler, bruker du dekklisten -8- til å lukke hele T-sporet -7-.
- Skjær eventuelt til dekklisten slik at den har riktig lengde.
ADVARSEL
- Ta hensyn til monteringsanvisningen for takstativet. Hvis takstativet og lasten ikke sikres skikkelig, kan de løsne fra bilen og forårsake en ulykke.
- Når det er montert et takstativ, endres kjøreegenskapene fordi tyngdepunktet forskyves eller fordi luftmotstanden øker. Det er fare for ulykke! Kjøremåte og hastighet må derfor tilpasses etter dette. Vi anbefaler en maksimal hastighet på 130 km/t.
- Fordel lasten jevnt på takstativet. Pass på at maksimal bredde og tillatt totalvekt for taklasten ikke overskrides.
- Kontroller alle skruefester og forbindelser før hver kjøretur. Trekk til om nødvendig. Kontroller dem deretter med jevne mellomrom. Hvis du ikke gjør dette, kan takstativet eller påmonteringsdelene løsne og falle av bilen. Det er fare for ulykke!
VÆR FORSIKTIG
- Skader som påføres bilen ved bruk av andre takstativsystemer eller ved feilaktig montering av takstativ, dekkes ikke av bilens garanti. Les derfor monteringsanvisningen som følger med takstativet, nøye før montering.
- For å unngå skader må du ta av takstativet og eventuelle påmonteringsdeler før bilen skal inn i en vaskehall.
- Pass på at det åpne bagasjeromslokket og panoramasoltaket* ikke kommer borti lasten på taket.
Miljøhenvisning
Påmontert takstativ gir økt luftmotstand og dermed også høyere drivstofforbruk. Takstativet bør derfor tas av når det ikke er i bruk.
Les dette
(Gjelder for: biler med takstativ fra fabrikken: ) Når du monterer takstativet fra fabrikken på takrelingen, tilpasses ESP ved hjelp av sensorer til at bilens tyngdepunkt kan endres hvis det plasseres gjenstander på takstativet.
