Um fusível queimado é identificável pela tira de metal fundida.
-

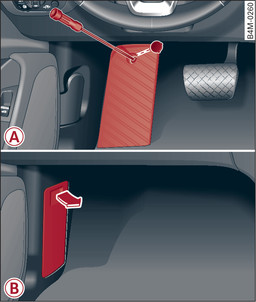

- Fig. 303 Zona dos pés do condutor (veículos com volante à esquerda): Apoio de pés, -A- zona dos pés do passageiro (veículos com volante à direita): Cobertura -B-
-

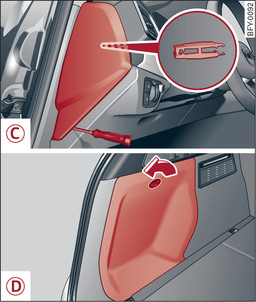

- Fig. 304Painel de bordo do lado do condutor (veículos com volante à esquerda/direita): Cobertura -C-, lado esquerdo da bagageira: Cobertura -D-
Os fusíveis encontram-se na zona dos pés sob o apoio de pés (veículos com volante à esquerda) -A- ou atrás de uma cobertura (veículos com volante à direita) -B-. Outros fusíveis encontram-se no lado frontal do Cockpits (lado do condutor) -C- e sob a cobertura do lado esquerdo na bagageira -D-.
Desligar a ignição e todos os consumidores elétricos.
A partir das tabelas seguintes, apurar qual o fusível que corresponde ao consumidor.
Retirar a chave de fendas da ferramenta de bordo e o suplemento Torx intercambiável ligação►.
Remova o apoio de pés ou a respetiva cobertura.
Se necessário, puxe o aro de plástico colorido do porta-fusíveis
fig.►.
O aro de plástico pode agora ser eliminado como resíduo.
Retire o grampo da parte de trás da cobertura -C-.
Extrair o fusível com o grampo.
Substituir os fusíveis queimados apenas por outros com a mesma resistência.
Volte a colocar o apoio de pés ou a cobertura.
Cor de referência dos fusíveis
Cor
|
Intensidade de corrente em amperes |
preto
|
1 |
lilás
|
3
|
|
castanho claro
|
5 |
castanho
|
7,5
|
|
vermelho
|
10 |
azul
|
15
|
|
amarelo
|
20 |
branco ou transparente
|
25
|
|
verde
|
30 |
cor de laranja
|
40 |
ATENÇÃO
Nunca repare fusíveis nem substitua um fusível queimado por outro com mais amperes. Podem ocorrer danos no sistema elétrico - perigo de incêndio!
CUIDADO
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema elétrico deverá ser inspecionado, quanto antes, por um serviço de assistência técnica.
Aviso
- Os lugares dos fusíveis não ocupados não são referidos nas tabelas.
- Alguns dos equipamentos apresentados nas tabelas seguintes fazem apenas parte de determinadas versões do modelo ou são equipamentos opcionais.
