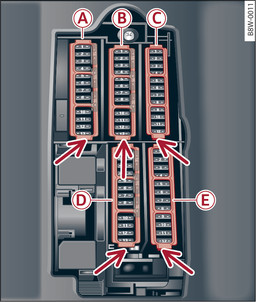

- Fig. 305Zona dos pés do condutor (veículos com volante à esquerda): porta-fusíveis com patilha de plástico
-
- Fig. 306Zona dos pés do passageiro (veículos com volante à direita): porta-fusíveis com patilha de plástico
Porta-fusíveis -A- (castanho) | |
N.º | Consumidor |
2
|
Medidor de débito de ar, regulação do veio de excêntricos, bomba do radiador do ar de sobrealimentação |
3
|
Tampas dos gases de escape, válvulas de injeção, entrada do radiador, aquecimento do cárter do bloco de cilindros |
4
|
Bomba de vácuo, bomba da água de aquecimento, sensor de partículas, sensor de biodiesel, tampas dos gases de escape |
5 | Sensor da luz do travão |
6 | Válvulas do motor, regulação do veio de excêntricos |
7
|
Sondas Lambda; medidor da massa de ar |
8
|
Bomba de água, bomba de alta pressão, válvula de regulação da alta pressão, medidor da massa de ar |
9
|
Bomba da água de aquecimento |
10
|
Sensor da pressão do óleo, sensor da temperatura do óleo |
11
|
Sensor de curso da embraiagem, arranque do motor |
12
|
Válvulas do motor |
13
|
Ventilador do radiador |
14
|
Válvulas de injeção, aparelho de comando do motor |
15
|
Bobinas de ignição, sondas lambda |
16
|
Bomba do combustível |
Porta-fusíveis -B- (vermelho) | |
N.º | Consumidor |
1
|
Sistema de alarme antirroubo |
2
|
Aparelho de comando do motor |
3
|
Apoio lombar |
4
|
Comando das mudanças - caixa de velocidades automática |
5
|
Buzina |
6
|
Travão de estacionamento eletromecânico |
7
|
Unidade de comando Gateway |
8
|
Luz do habitáculo - forro do tejadilho |
9
|
Sistema de chamadas de emergência |
10
|
Unidade de comando do airbag |
11
|
Programa Eletrónico de Estabilidade (ESC) |
12
|
Tomada do diagnóstico, sensor de luz/chuva |
13
|
Ar condicionado |
14
|
Aparelho de comando da porta dianteira, direita |
15
|
Compressor do ar condicionado |
Porta-fusíveis -C- (preto) | |
N.º | Consumidor |
1
|
Aquecimento dos bancos dianteiros |
2
|
Limpa-vidros |
3
|
Sistema eletrónico do farol, lado esquerdo |
4
|
Teto panorâmico de vidro |
5
|
Aparelho de comando porta dianteira esquerda |
6
|
Tomadas |
7
|
Aparelho de comando da porta traseira, direita |
8
|
Tração integral |
9
|
Sistema eletrónico do farol, lado direito |
10
|
Dispositivo lava-vidros/ dispositivo lava-faróis |
11
|
Aparelho de comando porta traseira esquerda |
12
|
Aquecimento estacionário |
Porta-fusíveis -D- (preto) | |
N.º | Consumidor |
1
|
Ventilação dos bancos, espelho retrovisor interior, ar condicionado, elemento de comando do ar condicionado atrás, desembaciador do para-brisas |
2
|
Gateway, ar condicionado |
3
|
Atuador de som/sistema de exaustão de som |
4
|
Sensor do curso da embraiagem |
5 | Arranque do motor |
7
|
Tomada de carga USB atrás |
8
|
Dispositivo de abertura do portão da garagem, estabilização ativa de oscilações eletromecânica |
9
|
Adaptive cruise control |
10
|
Som exterior, módulo de pedais |
11 | Câmara de vídeo |
12 | Farol da direita |
13
|
Farol esquerdo |
14
|
Válvula de refrigeração do óleo da transmissão |
16
|
Preparação para Rear Seat Entertainment |
Porta-fusíveis -E- (vermelho) | |
N.º | Consumidor |
1
|
Bobinas de ignição |
2
|
Válvulas do motor |
6
|
Caixa de velocidades automática |
7
|
Tablier |
8
|
Ar condicionado (ventilador) |
10
|
Direção dinâmica |
11
|
Arranque do motor
|
