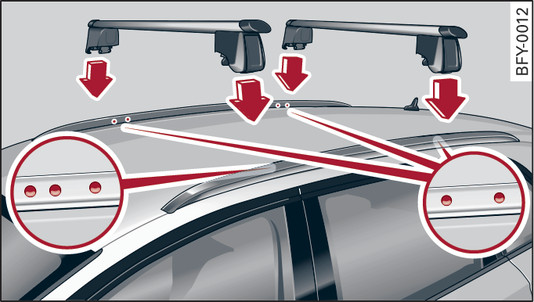

- Илл. 85 Опорный лонжерон крыши: точки крепления
-

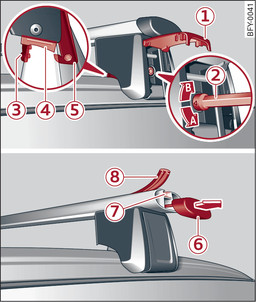

- Илл. 86 Опорный лонжерон крыши: монтаж багажника на крыше
При перевозке багажа или груза на крыше автомобиля помнить следующее:
- Разрешается использовать только специально предназначенные для установки на крыше багажники. Данные багажники на крыше являются основой укомплектования багажника на крыше. Для перевозки багажа и спортивного инвентаря необходимы дополнительные навесные компоненты/системы кронштейнов. Рекомендуется использовать багажники и навесные компоненты, входящие в перечень аксессуаров Audi.
- Во время монтажа багажника на крыше следить за тем, чтобы он был установлен точно в предназначенных для этого местах на крыше илл. 85►.
- Учитывать допустимую осевую нагрузку, допустимую полную массу и допустимую нагрузку на крышу автомобиля ссылка►. Нагрузка на крышу определяется суммой масс багажника на крыше, навесных компонентов и груза. Следует также учитывать допустимую грузоподъёмность применяемой системы кронштейнов.
Монтаж багажника на крыше
Для автомобилей с багажниками на крыше в заводской комплектации
Набор багажника на крыше состоит из переднего и заднего багажников, покровного профиля и динамометрического ключа. С внутренней стороны рейлингов имеются по два отверстия для заднего багажника на крыше. Чтобы предотвратить перепутывание при монтаже переднего и заднего багажников, на внутренней стороне переднего левого опорного лонжерона выполнены три отверстия, а у правого лонжерона – два отверстия
илл. 85►.
- Перед установкой багажника на крыше откинуть колпачок -1- вверх.
- Ослабить динамометрическим ключом -2- винты слева и справа в направлении -А- так, чтобы почувствовать сопротивление. Стрелка на ключе и на винте должны располагаться точно друг напротив друга.
- Очистить резиновые опоры -4- и опорные лонжероны в области точек крепления.
- Аккуратно установить багажник на крыше на отверстия в рейлингах крыши. Наклейки должны находиться на левой стороне автомобиля, нанесённая стрелка должна указывать в направлении движения.
- Ввести штифты -3- в отверстия. Лапка -5- должна зацепиться за край опорного лонжерона крыши. Следить за тем, чтобы резиновые опоры -4- заподлицо прилегали к опорному лонжерону.
- Динамометрическим ключом затянуть винт в направлении -B-. Стрелка на ключе и на винте должны располагаться точно друг напротив друга. Требуемый момент затяжки составляет 6 Н·м.
- Повторить эти операции для остальных точек крепления багажника на крыше.
Монтаж навесных компонентов
Для автомобилей с багажниками на крыше в заводской комплектации
- Для монтажа навесных компонентов на багажник на крыше снять колпачок -6-.
- Вставить навесные компоненты в Т-образный паз -7-.
- Закрепить навесные компоненты согласно приложенному руководству по монтажу.
- Закрыть колпачок -6-.
Установка покровного профиля
Для автомобилей с багажниками на крыше в заводской комплектации
- После монтажа навесных компонентов закрыть открытые места Т-образного паза -7- покровным профилем -8-.
- Если навесные компоненты не используются, полностью закрыть Т-образный паз -7- покровным профилем -8-.
- При необходимости обрезать покровный профиль до нужной длины.
ВНИМАНИЕ
- Следовать руководству по монтажу багажника на крыше. При неправильной фиксации системы кронштейнов и груза они могут упасть с автомобиля и спровоцировать аварию.
- При использовании системы кронштейнов для багажника на крыше динамические свойства автомобиля в связи со смещением центра тяжести и увеличением аэродинамического сопротивления изменяются – опасность аварии! Поэтому следует выбирать соответствующий режим и скорость движения. Рекомендованная скорость движения – 130 км/ч.
- Распределять груз в багажнике равномерно и не превышать максимальную ширину и допустимую полную массу груза на крыше.
- Перед началом каждой поездки необходимо проверять и (по необходимости) подтягивать все винты и соединения багажников на крыше; данный контроль должен производиться регулярно. Если данное правило не соблюдается, резьбовые крепления могут ослабнуть и багажник или навесные компоненты могут упасть — опасность аварии!
ОСТОРОЖНО
- В случае использования иных систем багажников на крыше или при установке багажника не по инструкции гарантийные обязательства на возникшие в связи с этим повреждения автомобиля не распространяются. Поэтому необходимо точно следовать указаниям, приведённым в по прилагаемой инструкции по монтажу багажника на крыше.
- Во избежание повреждений снять багажник на крыше и установленные навесные компоненты перед въездом на линию автоматической мойки.
- Следить, чтобы открытая крышка багажника и панорамная стеклянная панель крыши* не ударялись о груз на крыше.
Предписание по охране окружающей среды
При увеличении аэродинамического сопротивления возрастает расход топлива. Поэтому сразу после использования багажник следует демонтировать с крыши.
Примечание
(Для автомобилей с багажниками на крыше в заводской комплектации: ) при монтаже багажника на крыше в заводской комплектации на опорных лонжеронах крыши посредством сенсоров производится адаптация системы ESC к изменению центра тяжести автомобиля вследствие возможной загрузки.
