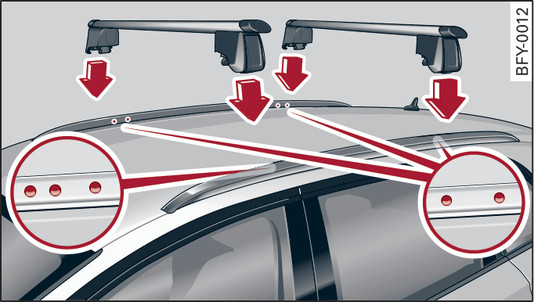

- Рис. 85 Релінг даху: точки кріплення
-

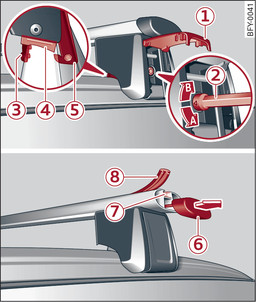

- Рис. 86 Релінг даху: монтаж багажника
Якщо потрібно транспортувати на даху багаж або вантаж, слід звернути увагу на описані нижче моменти.
- Можна використовувати лише багажники на даху, сумісні з вашим автомобілем. Багажник на даху є лише частиною дахової багажної системи. Для транспортування багажу та спортивного обладнання потрібні додаткові деталі та системи кріплення. Рекомендуємо придбавати багажники та додаткові деталі з асортименту оригінальних аксесуарів Audi.
- Монтуючи багажник на даху, переконайтеся, що він встановлюється саме у призначених для цього місцях на даху Рис. 85►.
- Дотримуйтеся допустимих значень навантаження на вісь, повної маси та навантаження на дах автомобіля посилання►. Навантаження на дах складається з ваги багажного відсіку, додаткових деталей і вантажу. Проте слід зважати на допустиме навантаження використовуваної системи кріплення.
Монтаж багажника на даху
Для автомобілів із заводськими опорами багажника на даху
Комплект багажника для даху складається з передньої та задньої опор багажника, облицювального профілю й динамометричного ключа. На внутрішній стороні релінга даху є по два отвори для задньої опори багажника. Щоб запобігти помилкам під час монтажу передньої та задньої опор багажника, на внутрішній стороні переднього лівого релінга передбачено три отвори, а правого — два отвори
Рис. 85►.
- Перш ніж установлювати опору багажника, відкиньте вгору кришку -1-.
- Викручуйте динамометричним ключем -2- гвинти зліва та справа в напрямку -A-, доки не з’явиться опір. Стрілка в передній частині динамометричного ключа повинна знаходитися точно навпроти стрілки на гвинті.
- Очистьте гумові прокладки -4- та релінг в області точок кріплення.
- Обережно вставте опору багажника в отвори релінга на даху автомобіля. Наклейки повинні знаходитися з лівого боку автомобіля, а надрукована стрілка повинна вказувати в напрямку руху.
- Введіть штирі -3- в отвори. При цьому захват -5- має ввійти в зачеплення з крайкою релінга даху. Слідкуйте за тим, щоб гумові прокладки -4- були врівень із релінгом даху.
- Затягніть гвинт динамометричним ключем у напрямку -B-. Стрілка в передній частині динамометричного ключа повинна знаходитися точно навпроти стрілки на гвинті. Потрібний момент затягування – 6 Нм.
- Повторіть описані вище дії для інших точок кріплення багажника на даху.
Монтаж додаткових деталей
Для автомобілів із заводськими опорами багажника на даху
- Для встановлення додаткових деталей на багажнику зніміть кришку -6-.
- Вставте додаткову деталь у Т-подібний паз -7-.
- Закріпіть деталь відповідно до інструкції з монтажу, яка додається.
- Закрийте кришку -6-.
Введення облицювального профілю
Для автомобілів із заводськими опорами багажника на даху
- Після встановлення додаткових деталей закрийте відкриті ділянки T-подібного паза -7- облицювальним профілем -8-.
- Якщо ви не будете встановлювати додаткові деталі, повністю закрийте T-подібний паз -7- облицювальним профілем -8-.
- За потреби відріжте профіль необхідної довжини.
УВАГА
- Дотримуйтеся вимог інструкції з монтажу дахової багажної системи. Якщо багажна система та вантаж не закріплені належним чином, вони можуть відокремитися від автомобіля та стати причиною аварії.
- У разі використання дахової багажної системи ходові якості автомобіля змінюються через зміщення центру ваги або збільшення площі вітрильності — небезпека аварії! Тому пристосовуйте стиль водіння та швидкість до обставин. Ми рекомендуємо максимальну швидкість 130 км/год.
- Рівномірно розподіляйте вантаж на багажнику й не перевищуйте максимальну ширину та допустиму загальну масу багажника на даху.
- Усі гвинтові кріплення та з’єднання опор багажника на даху необхідно перевіряти та за необхідності підтягувати перед кожною поїздкою, а також повторно перевіряти через відповідні проміжки часу. Недотримання цих рекомендацій може призвести до ослаблення кріплень і втрати багажника або додаткових деталей і стати причиною аварії!
ОБЕРЕЖНО
- У разі використання інших дахових багажних систем або монтажу багажника з порушенням інструкцій можливі пошкодження автомобіля не покриваються гарантією. Тому обов’язково дотримуйтеся інструкції з монтажу дахової багажної системи, яка входить у комплект поставки.
- Щоб уникнути пошкоджень, багажник на даху та встановлені додаткові деталі слід знімати перед заїздом автомобіля в автоматичну мийку.
- Стежте за тим, щоб відчинена кришка багажного відсіку та панорамний скляний люк* не зачіпали багаж.
Захист навколишнього середовища
Через збільшення опору повітря ваш автомобіль споживає більше палива. Тому після використання слід зняти багажник із даху.
Примітка
(Для автомобілів із заводськими опорами багажника на даху: ) заводські опори багажника, встановлені на рейлінги на даху автомобіля, у разі навантаження дозволяють системі ESC завдяки спеціальним давачам адаптуватися до зміни центру ваги автомобіля.
