Для автомобілів із паркувальним асистентом plus/паркувальним автопілотом
-
- Рис. 139 Схематичне зображення: зони розпізнавання ультразвукових давачів
-

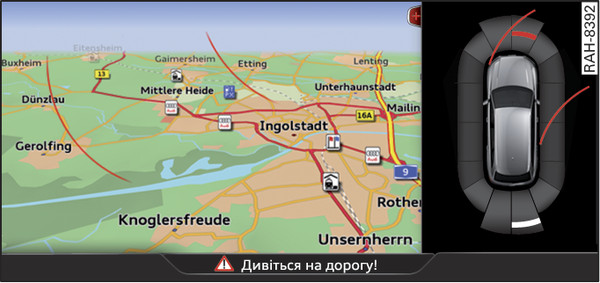

- Рис. 140 Система Infotainment: візуальна індикація відстані
Паркувальний асистент plus допомагає під час паркування, надаючи візуальні та звукові попередження про перешкоди.
У передньому та задньому бамперах розташовано давачі. Коли вони виявляють перешкоду, система сповіщає про це звуковими та візуальними сигналами.
Стежте, щоб давачі не були закриті наклейками, брудом тощо, оскільки це може вплинути на функціонування системи. Вказівки з очищення посилання►.
Область відображення починається приблизно на вказаних нижче відстанях.
-1-
|
1,20 м |
-2-
|
0,90 м
|
|
-3-
|
1,60 м |
-4-
|
0,90 м
|
|
-5-*
|
0,90 м1) |
Звукові попередження
Візуальні попередження
Такі попередження на дисплеї системи Infotainment сповіщають про критичну ситуацію навколо автомобіля та дозволяють оцінити відстань до перешкоди
Рис. 140►.
Червоні сегменти позначають виявлені перешкоди на вашому шляху. Червоні лінії позначають очікувану траєкторію руху залежно від кута повороту керма. Білий сегмент позначає виявлену перешкоду, яка перебуває поза траєкторією руху. Що ближче до автомобіля перебуває перешкода, то ближче присуваються сегменти до траєкторії. Вони досягають зони зіткнення, коли відображається передостанній сегмент, або ще раніше. У зоні зіткнення перешкоди, навіть ті, що перебувають поза траєкторією руху, відображаються червоним кольором. Припиніть рух уперед або назад ►, ►!
Примітка
- Сегменти в бічній зоні* скануються й аналізуються, коли автомобіль проїжджає повз них. Після вимкнення й повторного ввімкнення запалювання чи відчинення дверей, або якщо автомобіль стоїть протягом певного часу, його оточення може змінитися. У такому разі бічна зона* буде відображатися чорною на дисплеї, доки її не буде розпізнано й проаналізовано заново.
- Якщо відстань до перешкоди залишається незмінною, гучність звукового сигналу приблизно через пару секунд поступово знижується й повністю вимикається (це не стосується безперервного сигналу). Коли відстань до перешкоди стає меншою, ніж перед вимкненням звуку, звуковий сигнал лунає знову. Якщо відстань до перешкоди стає більшою, ніж перед вимкненням звуку, звуковий сигнал не лунає. Під час рушання стежте за оточенням автомобіля.
- У разі розпізнавання системою причепа попередження про дистанцію ззаду та збоку* не виводяться. Контроль за передніми зонами відбувається, як і раніше. Візуальна індикація перемикається в режим руху із причепом. Якщо причіпний пристрій установлено не виробником, а в рамках дообладнання, автоматичне вимкнення функцій не гарантується.
