Для автомобілів із камерою заднього виду
-

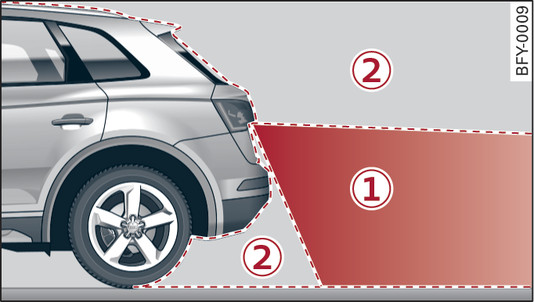

- Рис. 143 Зона виявлення -1- та мертва зона -2- камери заднього виду
-

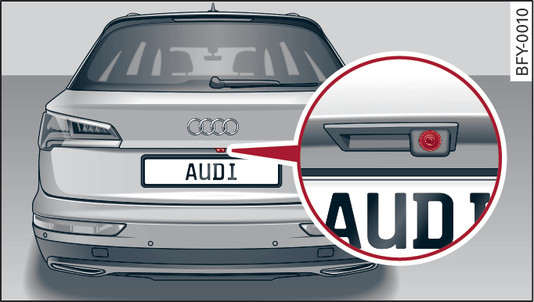

- Рис. 144 Кришка багажного відсіку: місце встановлення камери заднього виду
Камера заднього виду міститься над заднім тримачем номерного знака. Стежте, щоб об’єктив камери заднього виду
Рис. 144► не був закритий наклейками, брудом тощо, оскільки це може вплинути на функціонування камери заднього виду. Вказівки з очищення посилання►.
Зону сканування камери заднього виду позначено цифрою -1-
Рис. 143►.
На дисплеї системи Infotainment відображається лише ця зона. Об’єкти, які перебувають у мертвій зоні -2-, не відображаються.
- Звертайте увагу на попередження ►.
- З міркувань безпеки не слід використовувати цю систему, якщо положення та кут установлення камери заднього виду змінилися, наприклад після аварії. Перевірте камеру на станції техобслуговування.
- Користуйтеся камерою заднього виду, лише якщо вона дає якісне, чітке зображення. На зображення можуть впливати відблиски, забруднення об’єктива або дефекти тощо.
- Використовуйте камеру заднього виду, лише коли кришку багажного відсіку повністю зачинено. Переконайтеся, що встановлені на задній частині автомобіля предмети не обмежують поле зору камери заднього виду.
- Об’єктив камери збільшує та спотворює зображення. Об’єкти на екрані відображаються неточно.
- У певних ситуаціях (див. приклади нижче) люди або предмети на дисплеї здаються ближчими або дальшими.
- Об’єкти, які не торкаються землі, наприклад бампер припаркованого автомобіля, тягово-зчіпний пристрій або кузов вантажівки. У цих випадках не слід використовувати лінії орієнтації.
- У разі переїзду з горизонтальної поверхні на підйом або схил.
- У разі під’їзду до об’єктів, які виступають.
- У разі сильного навантаження автомобіля ззаду.
- (Для автомобілів із пневматичною підвіскою: ) точність ліній орієнтації та синіх площин зменшується, якщо автомобіль трохи піднятий або опущенийпосилання►.
- Звертайте увагу на попередження ►.
- Оранжеві лінії орієнтації на дисплеї системи Infotainment показують траєкторію руху задньої частини автомобіля залежно від повороту керма. Передня частина автомобіля відхиляється сильніше за задню. Зберігайте достатню відстань до перешкоди, щоб не зіткнутися з нею зовнішнім дзеркалом або кутом автомобіля.
Примітка
У разі розпізнавання системою причепа попередження про дистанцію ззаду та збоку* не виводяться. Контроль за передніми зонами відбувається, як і раніше. Візуальна індикація перемикається в режим руху із причепом. Зображення з камери заднього виду не містить ліній орієнтації та синьої площини. Якщо причіпний пристрій установлено не виробником, а в рамках дообладнання, автоматичне вимкнення функцій не гарантується.
