Для автомобілів із камерами кругового огляду
-

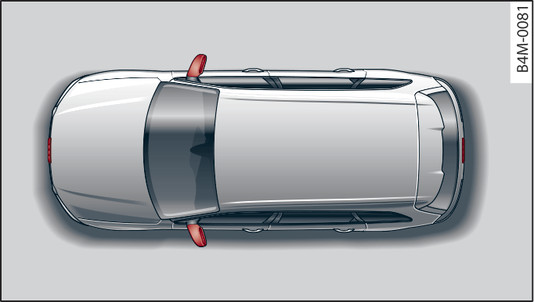

- Рис. 148 Місця встановлення камер кругового огляду
Чотири камери кругового огляду встановлено в решітці радіатора, у кришці багажного відсіку та на обох зовнішніх дзеркалах
Рис. 148►.
Стежте, щоб об’єктиви камер не було закрито наклейками, брудом тощо, оскільки це може вплинути на функціонування системи. Вказівки з очищення посилання►.
У режимі Навк. оточення на силуеті автомобіля відображаються чорні кути. Об’єкти в цих зонах перебувають поза полем зору камер і не реєструються.
- Звертайте увагу на попередження ►.
- З міркувань безпеки не слід використовувати цю систему, якщо положення та кут установлення будь-якої камери змінилися, наприклад після аварії. Перевірте камеру на станції техобслуговування.
- Пам’ятайте, що зображення на дисплеї спотворюється, якщо регулювати положення корпусів зовнішніх дзеркал уручну.
- Відображення з камери в задній частині автомобіля можна отримати, лише коли кришка багажника повністю закрита. Переконайтеся, що встановлені на задній частині автомобіля предмети не обмежують поле зору камери заднього виду.
- Круговий огляд зони навколо автомобіля комбінується із зображень окремих камер. Система накладає на нього зображення автомобіля. Предмети та перешкоди, розташовані вище камер, не відображаються.
- Об’єктиви камер збільшують і спотворюють зображення. Об’єкти на екрані відображаються неточно.
- (Для автомобілів із пневматичною підвіскою: ) точність ліній орієнтації та синіх площин зменшується, якщо автомобіль трохи піднятий або опущенийпосилання►.
- Звертайте увагу на попередження ►.
- На дисплеї системи Infotainment відображається траєкторія руху задньої частини автомобіля залежно від кута повороту керма. Передня частина автомобіля відхиляється сильніше за задню. Зберігайте достатню відстань до перешкоди, щоб не зіткнутися з нею зовнішнім дзеркалом або кутом автомобіля.
Примітка
- Якщо на дисплеї з’являється символ
/
/
, а відповідна область відображення стає сірою, це означає, що зовнішні дзеркала складено електроприводом або відчинено двері водія/переднього пасажира чи кришку багажного відсіку.
- У разі розпізнавання системою причепа попередження про дистанцію ззаду та збоку* не виводяться. Контроль за передніми зонами відбувається, як і раніше. Візуальна індикація перемикається в режим руху із причепом. Зображення з камери заднього виду не містить ліній орієнтації та синьої площини. Якщо причіпний пристрій установлено не виробником, а в рамках дообладнання, автоматичне вимкнення функцій не гарантується.
