Обидва пускові кабелі слід під’єднувати у правильній послідовності.
-
- Рис. 299 Моторний відсік: виводи для пускового кабелю або зарядного пристрою
-

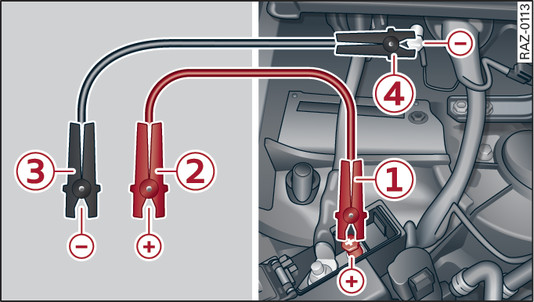

- Рис. 300 Під’єднайте пусковий кабель
Виводи для під’єднання пускових кабелів — у моторному відсіку.
Дотримуйтеся вказівок щодо автомобільного акумулятора посилання►.
Під’єднання плюсового кабелю (червоний) до плюсових виводів акумуляторів
Зніміть червону кришку з плюсового виводу акумулятора
Рис. 299►.
Закріпіть кінець плюсового кабелю (червоний) на точці пуску від зовнішнього джерела -1-
Рис. 300► свого автомобіля.
Закріпіть інший кінець плюсового кабелю (червоний) на плюсовому виводі -2- зовнішнього акумулятора.
Під’єднання мінусового кабелю (чорний) до мінусових виводів акумуляторів
Закріпіть кінець мінусового кабелю (чорний) на мінусовому виводі -3- зовнішнього акумулятора.
Закріпіть інший кінець мінусового кабелю (чорний) на точці пуску від зовнішнього джерела -4- вашого автомобіля.
Запуск двигуна
Запустіть двигун автомобіля, що використовується як зовнішнє джерело струму, і залиште його працювати на холостих обертах.
Після цього запустіть двигун автомобіля з розрядженим акумулятором.
Якщо двигун не запускається: перервіть запуск через 10 с і повторіть його приблизно через 30 с.
Увімкніть у своєму автомобілі обігрів заднього скла для скидання пікової напруги, що виникає в момент від’єднання пускового кабелю. Фари автомобіля мають залишатися вимкненими.
Зніміть комплект пускових кабелів під час роботи двигунів у послідовності, зворотній до описаної вище.
Надіньте червону кришку на плюсовий вивід акумулятора.
УВАГА
- Під’єднувати пусковий кабель безпосередньо до автомобільного акумулятора забороняється. Використовуйте виключно виводи для кабелів, що знаходяться в моторному відсіку.
- Не допускайте контакту між неізольованими частинами клемних затискачів. Окрім того, не допускайте контакту кабелю, під’єднаного до плюсового виводу автомобільного акумулятора, зі струмопровідними елементами автомобіля, інакше існує небезпека короткого замикання.
- Не відкривайте нарізні пробки акумулятора.
- Поруч з автомобільним акумулятором не має бути джерел вогню (відкритого вогню, підпалених цигарок тощо) — небезпека вибуху!
- Прокладайте пусковий кабель таким чином, щоб забезпечити його захист від контакту з деталями моторного відсіку іншого автомобіля, що обертаються.
ОБЕРЕЖНО
Зверніть увагу на те, що описаний вище порядок підключення пускових кабелів розрахований на ситуацію, коли допомога надається вашому автомобілю. Під час запуску іншого автомобіля від вашого акумулятора самостійно під’єднайте мінусовий кабель (–) до масивної, міцно закріпленої до блока двигуна металевої деталі або безпосередньо до блока двигуна. У разі відсутності зовнішньої вентиляції акумулятора іншого автомобіля виникає небезпека вибуху через утворення гримучого газу!
Примітка
Стежте за тим, щоб під’єднані пускові кабелі мали достатню площу контакту з металевою поверхнею.
