Перегорілий запобіжник можна відрізнити за розплавленою металевою стрічкою.
-
- Рис. 303 Простір для ніг водія (лівостороннє розташування керма): підпора для ніг -A-, простір для ніг переднього пасажира (правостороннє розташування керма): кришка -B-
-

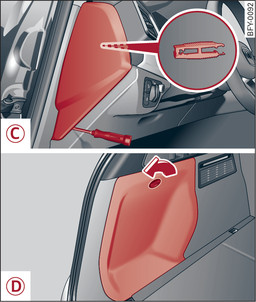

- Рис. 304 Панель приладів з боку водія (лівобічне/правобічне розташування керма): кришка -C-, багажний відсік зліва: кришка -D-
Запобіжники розташовані у просторі для ніг під підпором (лівобічне розташування керма) -A- або за кришкою (правобічне розташування керма) -B-. Інші запобіжники знаходяться на торцевому боці передньої панелі (з боку водія) -C- і під лівою кришкою в багажному відсіку -D-.
Вимкніть запалювання та всі споживачі електроенергії.
Знайдіть у наведених нижче таблицях запобіжник, який відповідає споживачу.
Візьміть із комплекту бортового інструмента викрутку та насадку Torx посилання►.
Зніміть відповідний упор або кришку.
За потреби вийміть кольорову пластикову рамку із блока запобіжників
Рис. ►.
Потім пластикову рамку можна буде утилізувати.
Зніміть затискач на зворотному боці кришки -C-.
Витягніть запобіжник за допомогою пінцета.
Замінюйте перегорілі запобіжники запобіжниками лише з таким самим номіналом.
Установіть упор або кришку назад.
Кольорове маркування запобіжників
Колір
|
Сила струму в амперах |
Чорний
|
1 |
Фіолетовий
|
3
|
|
Світло-коричневий
|
5 |
Коричневий
|
7,5
|
|
Червоний
|
10 |
Синій
|
15
|
|
Жовтий
|
20 |
Білий або прозорий
|
25
|
|
Зелений
|
30 |
Оранжевий
|
40 |
УВАГА
Не ремонтуйте запобіжники й ніколи не вставляйте замість перегорілих запобіжники з більшим номіналом. Це може призвести до пошкодження електричних пристроїв — небезпека пожежі!
ОБЕРЕЖНО
Якщо новий запобіжник теж перегорає через короткий час, слід якомога скоріше перевірити електричний пристрій на станції техобслуговування.
Примітка
- Незайняті гнізда запобіжників у наведених нижче таблицях не вказуються.
- Деякі описані в наведених нижче таблицях елементи устаткування входять лише в окремі варіанти комплектації або мають статус опцій.
