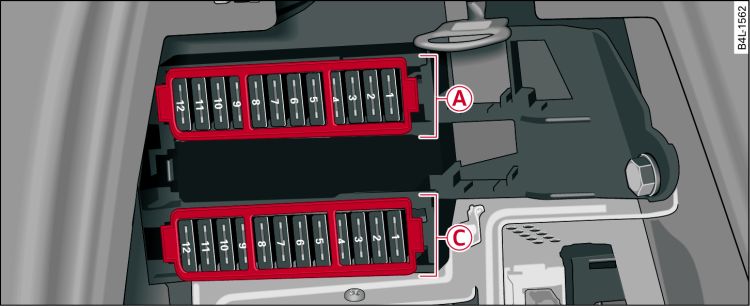

- Fig. 1 Coffre à bagages droit : porte-fusibles avec étrier en plastique
| N° |
Consommateurs |
Ampères |
|---|---|---|
| Porte-fusibles -A- (noir) | ||
| 1 |
Rear Seat Entertainment |
15 |
| 2 |
Chauffage - AdBlue |
30 |
| 5 |
Aide au stationnement |
5 |
| 6 |
Module de puissance intelligent, confort 2
(côté droit du véhicule) |
15 |
| 7 |
Module de puissance intelligent, confort 2
(côté gauche du véhicule) |
15 |
| 8 |
Chauffage stationnaire |
5 |
| 9 |
Prise de courant dans le coffre à bagages |
20 |
| 10 |
Module de puissance intelligent, confort 1
(côté droit du véhicule) |
20 |
| 11 |
Calculateur confort |
15 |
| 12 |
Module de puissance intelligent, confort 1
(côté gauche du véhicule) |
30 |
| Porte-fusibles -C- (rouge) | ||
| 1 |
Radio |
7,5/30 |
| 2 |
Tuner TV |
5 |
| 3 |
Digital Signal Processing (DSP)/
Amplificateur BOSE |
30 |
| 4 |
Amplificateur Bang Olufsen |
30 |
| 5 |
Correcteur d'assiette |
15 |
| 6 |
Fermeture assistée |
20 |
| 7 |
Hayon électrique |
30 |
| 8 |
Hayon électrique |
30 |
| 9 |
Dispositif d'attelage |
15 |
| 10 |
Dispositif d'attelage (côté gauche du véhicule) |
20 |
| 11 |
Dispositif d'attelage (côté droit du véhicule) |
20 |
| 12 |
Moteur de basculement du dispositif d'attelage |
25 |
