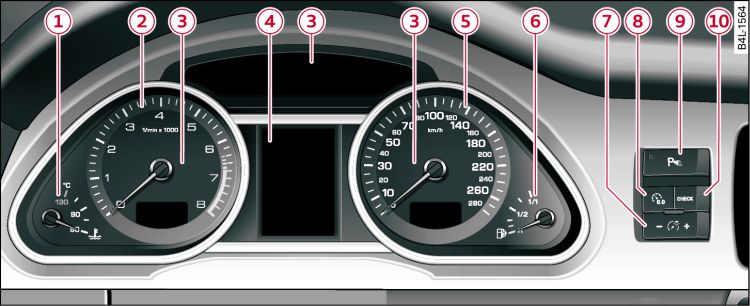

- Fig. 1 Vista d'insieme del quadro strumenti
Il quadro strumenti è l'unità centrale di informazione per il conducente.
| -1- | Indicazione della temperatura del liquido di raffreddamento |
| -2- | Contagiri con orologio digitale e indicazione della data
|
| -3- | Spie |
| -4- | Sistema di informazione per il conducente |
| -5- | Tachimetro con contachilometri |
| -6- | Livello del carburante |
| -7- | Illuminazione strumenti |
| -8- | Tasto di azzeramento del contachilometri parziale |
| -9- | Sistema di ausilio al parcheggio |
| -10- | Tasto CHECK |
Avvertenza
A luci spente e a quadro strumenti acceso, le lancette e i quadranti sono illuminati. L'illuminazione degli strumenti si riduce di intensità con il diminuire della luminosità esterna. In questo modo il conducente è indotto ad accendere per tempo i fari anabbaglianti.
