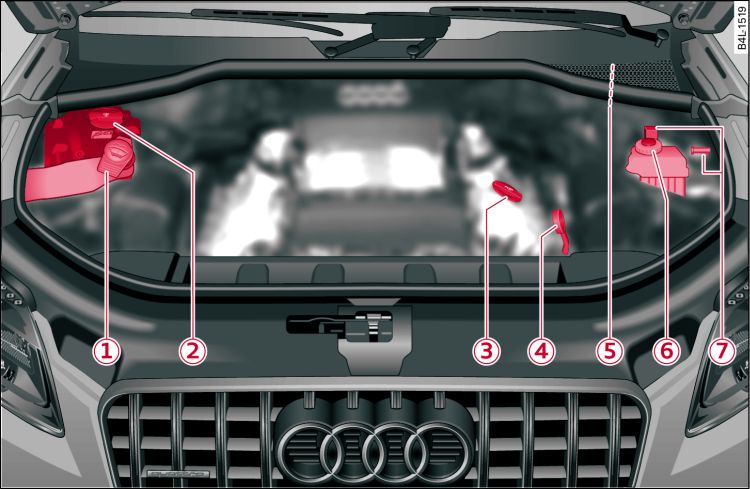

- Fig. 1 Disposizione tipica dei serbatoi, dell'astina di controllo dell'olio motore e del bocchettone di rifornimento dell'olio motore
I principali punti di controllo
| -1- | Serbatoio dell'impianto lavacristalli ( )
|
| -2- | Serbatoio del liquido di raffreddamento ( )
|
| -3- | Bocchettone di rifornimento dell'olio motore ( )
|
| -4- | Astina per la misurazione del livello olio motore (arancione) |
| -5- | Serbatoio del liquido freni ( )
|
| -6- | Serbatoio del servosterzo |
| -7- | Punti di collegamento per avviamento di emergenza (+) sotto una copertura, (-) con testina esagonale ,
|
Il bocchettone di rifornimento e l'astina di misurazione del livello dell'olio motore Fig. 1 (-3- e -4-) potrebbero trovarsi, a seconda del tipo di motore, in una posizione diversa rispetto a quanto indicato nella figura.
