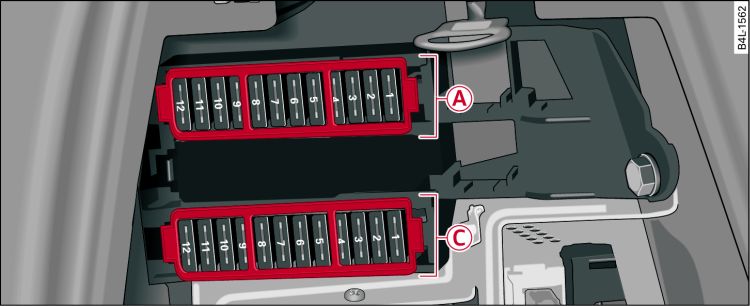

- Fig. 1 Bagagliaio, lato destro: portafusibili con mascherina in plastica
| N° |
Utilizzatore |
Ampere |
|---|---|---|
| Portafusibili -A- (nero) | ||
| 1 |
Rear Seat Entertainment |
15 |
| 2 |
Riscaldamento AdBlue |
30 |
| 5 |
Sistema di ausilio al parcheggio |
5 |
| 6 |
Modulo integrato comfort 2
(lato destro della vettura) |
15 |
| 7 |
Modulo integrato comfort 2
(lato sinistro della vettura) |
15 |
| 8 |
Riscaldamento autonomo |
5 |
| 9 |
Presa di corrente nel bagagliaio |
20 |
| 10 |
Modulo integrato comfort 1
(lato destro della vettura) |
20 |
| 11 |
Centralina sistemi di comfort |
15 |
| 12 |
Modulo integrato comfort 1
(lato sinistro della vettura) |
30 |
| Portafusibili -C- (rosso) | ||
| 1 |
Radio |
7,5/30 |
| 2 |
Tuner TV |
5 |
| 3 |
Digital Signal Processing (DSP)
Amplificatore BOSE |
30 |
| 4 |
Amplificatore Bang & Olufsen |
30 |
| 5 |
Regolazione dell'assetto |
15 |
| 6 |
Dispositivo ausiliario di chiusura |
20 |
| 7 |
Cofano del bagagliaio ad azionamento elettrico |
30 |
| 8 |
Cofano del bagagliaio ad azionamento elettrico |
30 |
| 9 |
Dispositivo di traino |
15 |
| 10 |
Dispositivo di traino (lato sinistro della vettura) |
20 |
| 11 |
Dispositivo di traino (lato destro della vettura) |
20 |
| 12 |
Motorino del dispositivo di traino |
25 |
