I principali punti di controllo

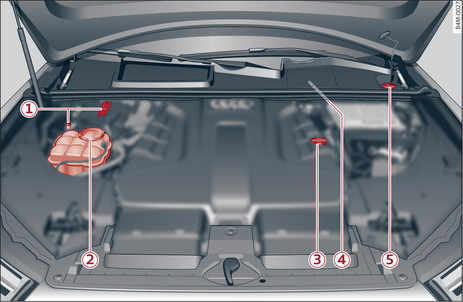

- Fig. 311Disposizione tipica dei serbatoi e del bocchettone di rifornimento dell olio motore
| -1- | Punti di collegamento per avviamento di emergenza (+) sotto una copertura, (-) con testina esagonale , “Carica della batteria”► “Preparazione”► |
| -2- | Serbatoio del liquido di raffreddamento ( ) ► |
| -3- | Bocchettone di rifornimento dell olio motore ( ) ► |
| -4- | Serbatoio del liquido freni ( ) ► |
| -5- | Serbatoio dell impianto lavacristalli ( ) ► |
Il serbatoio del liquido di raffreddamento e il bocchettone di rifornimento dell olio motore fig. 311► (-2- e -3-) potrebbero trovarsi, a seconda del tipo di motore, in posizioni diverse.
